简答题电气和自动化控制工程(2024年)
背景资料：

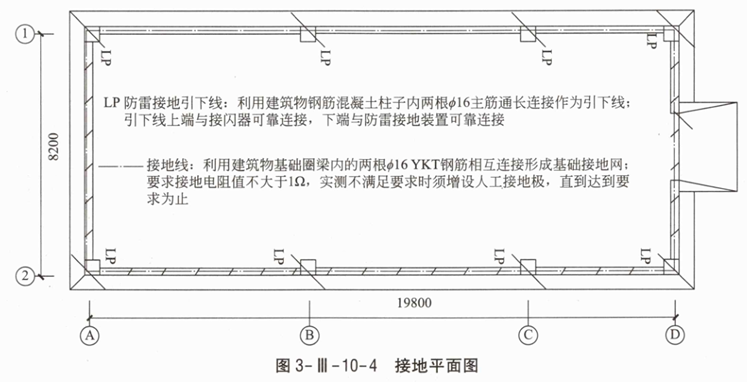

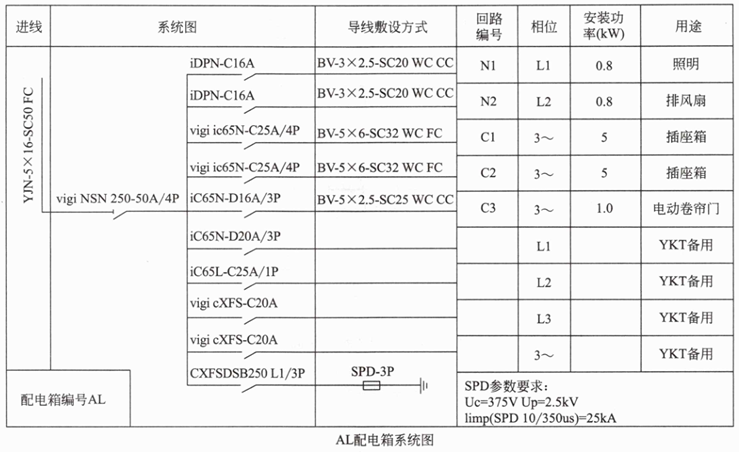

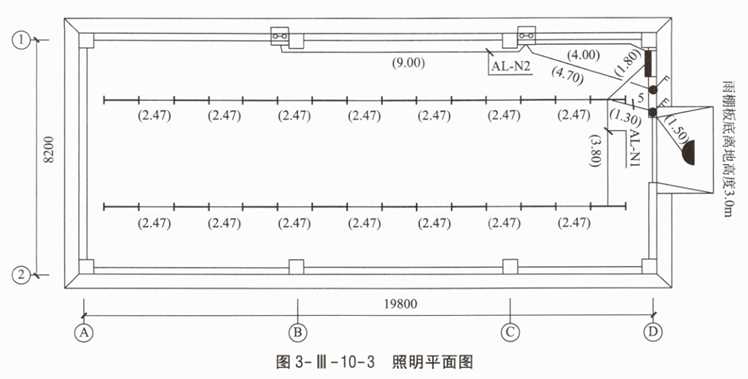

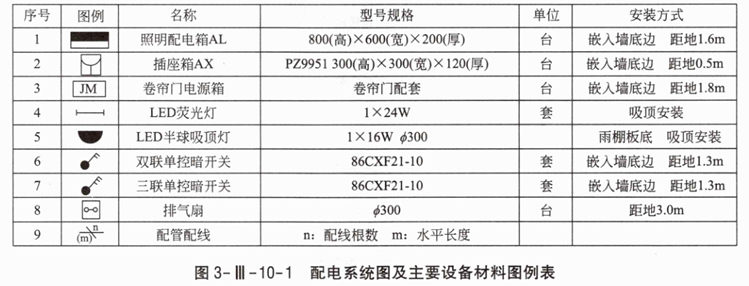

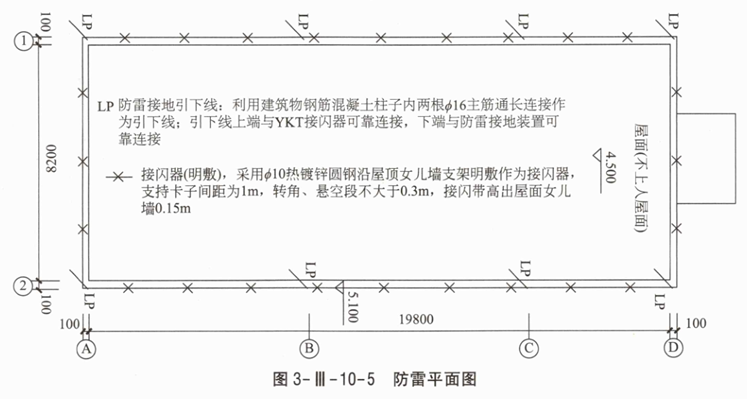

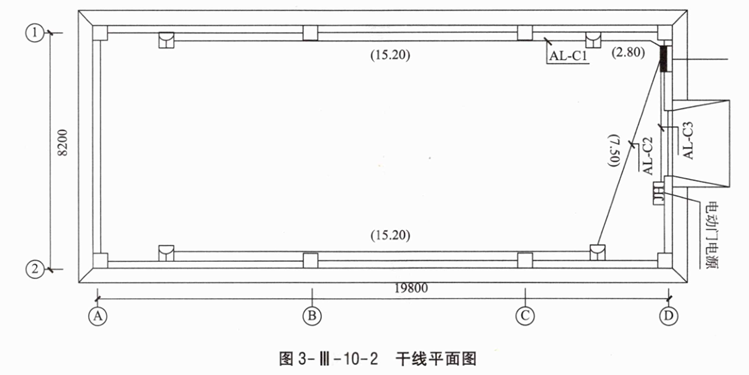

1.图3-Ⅲ-10-1为仓库配电系统图及主要材料设备图例表，图3-Ⅲ-10-2为干线平面图，图3-Ⅲ-10-3为照明平面图、图3-Ⅲ-10-4为接地平面图，图3-Ⅲ-10-5为防雷平面图。该建筑为砖混结构，平屋面，层高4.5m,屋面板厚度为120mm。
图中括号内数字表示线路水平长度，配管嵌入地面或顶板内深度均按0.05m计算。配管配线规格为：BV2.5、2~3根穿SC20、4~5根穿SC25。其余穿管规格按系统图。

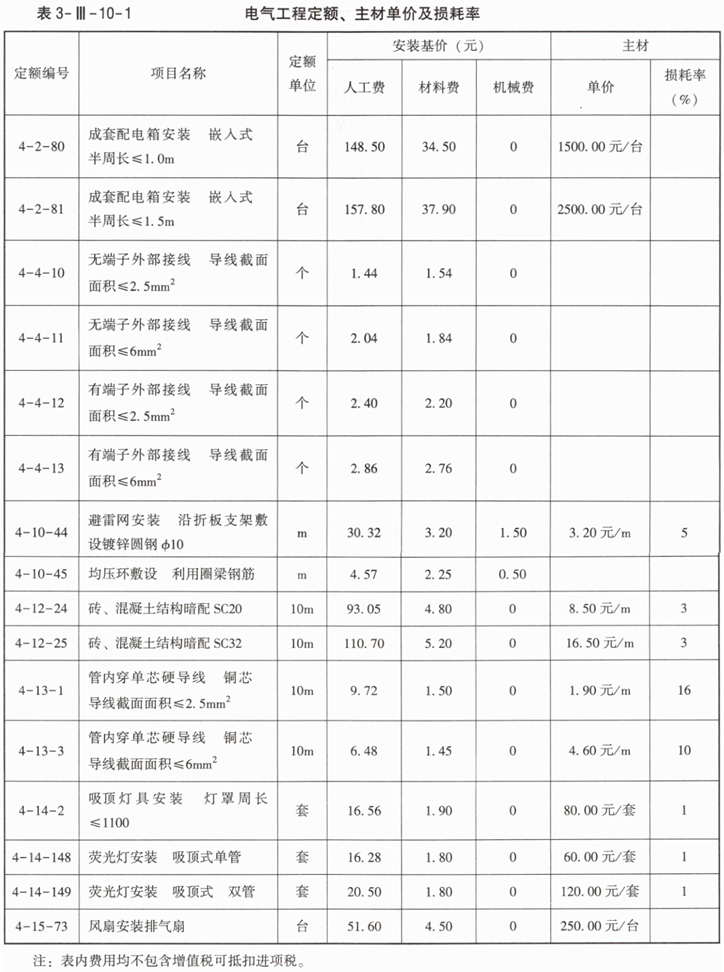

2.该工程的相关定额、主材单价及损耗率见表3-Ⅲ-10-1。

3.该工程的管理费和利润分别按人工费的40%和15%计算。

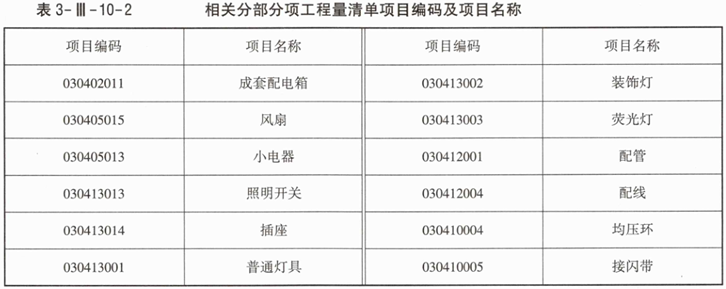

4.相关分部分项工程量清单项目编码及项目名称见表3-Ⅲ-10-2。

问题：
1.根据背景资料和图3-Ⅲ-10-1~图3-Ⅲ-10-5所示，根据《建设工程工程量清单计价标准》GB/T50500—2024和《通用安装工程工程量计算标准》GB/T50856—2024的规定，计算AL-N1、N2、C1、C2回路配管配线及本项目防雷接地系统均压环、避雷网的工程量，计算式与结果填写在答题卡上指定位置。

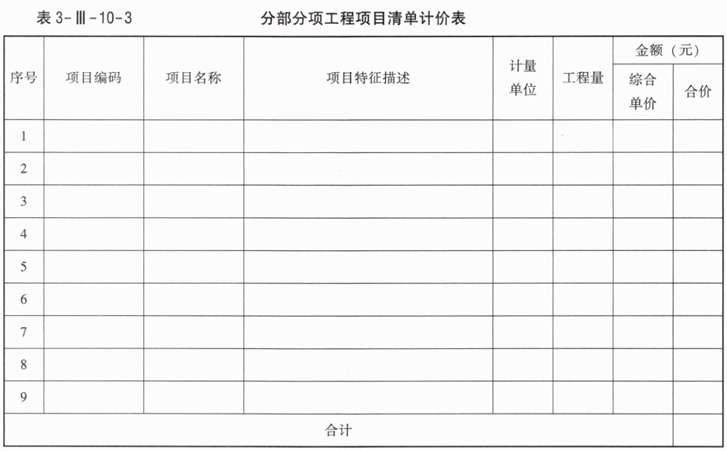

2.假定SC20清单工程量为80.00m,SC32清单工程量为50.00m,BV2.5清单工程量为280.00m,BV6清单工程量为300.00m,基础压环清单工程量为60.00m,φ10镀锌圆钢避雷网清单工程量为65.00m;其他工程量根据图纸计算，编制分部分项工程量清单，计算配电箱、各类灯具、配线等清单项目的综合单价与合价，完成答题卡表3-Ⅲ-10-3。

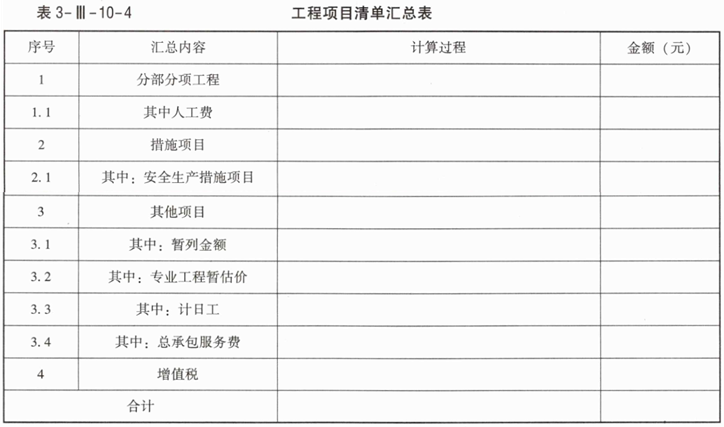

3.假定该分部分项工程费为35000.00元，其中人工费占分部分项工程费的20%,措施费1700.00元，其中安全生产措施费根据当地工程造价管理机构发布的规定按分部分项工程人工费的10%计取，计日工20个，综合单价300.00元/个，暂列金额5000.00元，专业工程暂估价8000.00元(含税),总承包服务费600.00元，增值税税率按照9%计取，按《建设工程工程量清单计价标准》GB/T50500—2024的要求，在答题卡表3-Ⅲ-10-4中列式计算该单位工程最高投标限价。(除特殊说明外，本题中各项费用均不含增值税可抵扣进项税)
(注：答题时不考虑配电箱的入户进线和配管，不考虑开关盒、灯头盒和接线盒等，计算过程和结果数据均保留两位小数)


参考答案暂无
解析:1.(1)配管配线工程量
1)AL-N1回路：
SC20(3线):(4.5-0.12+0.05-1.6-0.8)+1.80+2.47×14+3.80+1.50+(3+0.05-1.3)=45.46(m)
SC25(5线):1.30+(4.5-0.12+0.05-1.3)=4.43(m)
BV2.5:45.46×3+4.43×5+(0.6+0.8)×3=162.73(m)
2)AL-N2回路：
SC20:(4.5-0.12+0.05-1.6-0.8)+4.00+9.00+(4.5-0.12+0.05-3)×4+4.7+(4)5-0.12+0.05-1.3)=28.58(m)
BV2.5:28.58×3+(0.6+0.8)×3=89.94(m)
3)AL-C1回路：
SC32:(1.6+0.05)+(0.5+0.05)×3+2.80+15.20=21.30(m)
BV6:21.30×5+(0.3+0.3)×5×3+(0.8+0.6)×5=122.50(m)
4)AL-C2回路：
SC32:(1.6+0.05)+(0.5+0.05)×3+7.50+15.20=26.00(m)
BV6:26.00×5+(0.3+0.3)×5×3+(0.8+0.6)×5=146.00(m)
5)汇总：
SC20:45.46+28.58=74.04(m)
SC25:4.43m
SC32:21.30+26.00=47.30(m)
BV2.5:162.73+89.94=252.67(m)
BV6:122.50+146.00=268.50(m)
(2)防雷接地工程量
1)均压环：(19.8+8.2)×2=56.00(m)
2)避雷网：[(19.8+0.1×2)+(8.2+0.1×2)]×2×1.039=59.02(m)

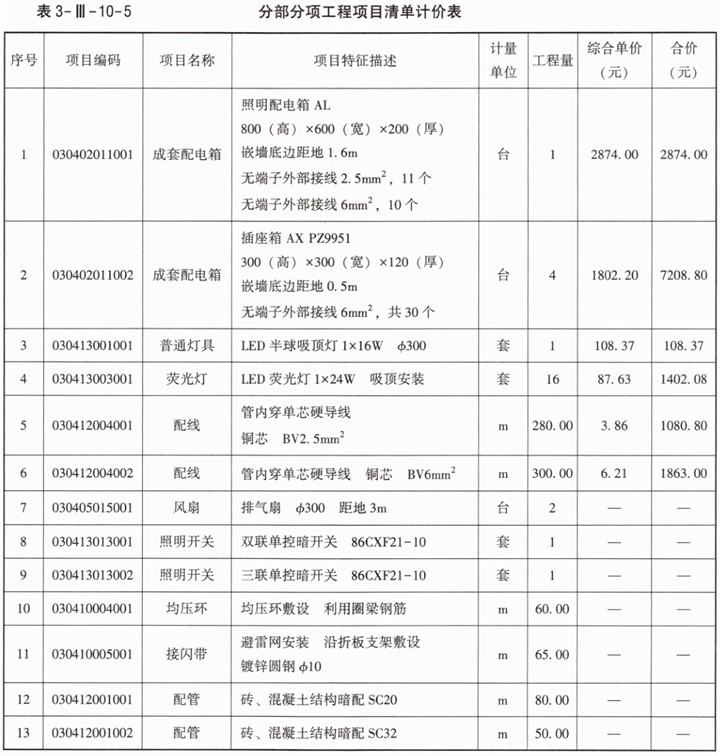

2.具体参见表3-Ⅲ-10-5。

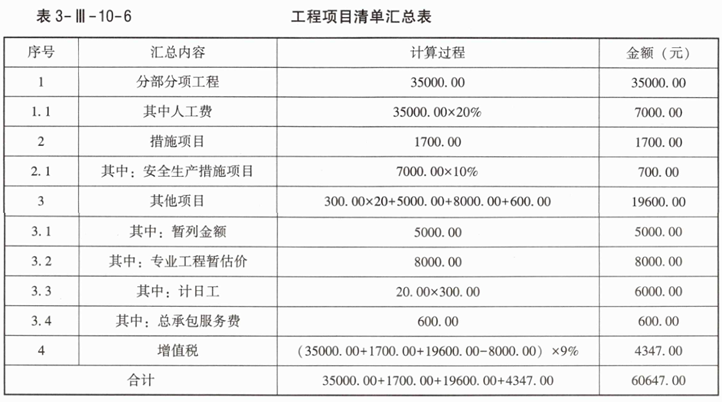

3.具体见表3-Ⅲ-10-6。
