简答题电气和自动化控制工程(2023年)
工程背景资料：
1.某公共卫生间电气施工图如下：图3-Ⅲ-9-1为配电系统图及主要材料设备图例，图3-Ⅲ-9-2为照明及插座平面图，图3-Ⅲ-9-3为基础接地平面图。该建筑为砖混结构、平屋面，室内净高4.0m。图中括号内的数字表示线路水平长度，配管嵌入地面或顶板内深度均按0.1m计算。配管配线规格为：ZR-BV2.5,2～3根穿JDG20,4～5根穿JDG25。其余穿管规格按系统图。
2.该工程的相关定额、主材单价及损耗率见表3-Ⅲ-9-1。

3.该工程的管理费和利润分别按人工费的40%和20%计算。
4.相关分部分项工程工程量清单项目编码及项目名称见表3-Ⅲ-9-2。

5.答题时不考虑配电箱的进线和配管，不考虑开关盒、灯头盒、接线盒及其他未说明之处。
问题：
1.按照背景资料1~5和图3-Ⅲ-9-1~图3-Ⅲ-9-3所示，根据《建设工程工程量清单计价标准》GB/T50500—2024和《通用安装工程工程量计算标准》GB/T50856—2024的规定，计算WL1～WL5回路配管、配线的工程量和基础均压环及接地母线的工程量，计算式与结果填写在答题卡上指定位置。





2.假定JDG20清单工程量为90.00m,JDG25清单工程量为60.00m,ZR-BV2.5清单工程量为350.00m,ZR-BV4清单工程量为110.00m,其他工程量根据给定图纸计算。编制分部分项工程量清单，计算配电箱、各类灯具、排风扇、配管、配线清单的综合单价与合价，完成答题卡表3-Ⅲ-9-3。
(计算过程和结果数据均保留两位小数)


参考答案暂无
解析:1.(1)WL1回路：
JDG20(穿3线):(4+0.1-1.6-0.3)+2.31+1.34+1.82+2.25+1.1+(4+0.1-2.2)+1.55+(4+0.1-1.3)+2.35+2.6+2.31+1.93×3+2.03+1.52+1.34+(4+0.1-2.2)+3+1.56+1.82+2.52+1.14+(4+0.1-2.2)+1.78+(4+0.1-1.3)=53.63(m)
JDG20(穿2线):1.65+(4+0.1-1.3)=4.45(m)
JDG20小计：53.63+4.45=58.08(m)
JDG25(穿4线):2.04+1.64+(4+0.1-1.3)+1.64+1.1+(4+0.1-1.3)+1.58+(4+0.1-1.3)+2.04+1.79+(4+0.1-1.3)=23.03(m)
ZR-BV2.5:(0.45+0.3)×3+53.63×3+4.45×2+23.03×4=264.16(m)
(2)WL2回路：
JDG20(穿3线):(1.6+0.1)+1.4+1.8+1.7+(0.1+0.3)×5=8.6(m)
ZR-BV2.5:(0.45+0.3)×3+8.6×3=28.05(m)
(3)WL3回路：
JDG20(穿3线):(4+0.1-1.6-0.3)+2.5+(4+0.1-2)=6.8(m)
ZR-BV2.5:(0.45+0.3)×3+6.8×3=22.65(m)
(4)WL4回路：
JDG25(穿3线):(1.6+0.1)+3.7+3.1+1.8+1.6+(0.1+1.3)×5+(0.1+0.3)×2=19.7(m)
ZR-BV4:(0.45+0.3)×3+19.7×3=61.35(m)
(5)WL5回路：
JDG25(穿3线):(1.6+0.1)+3.5+1.5+1.5+(0.1+1.3)×3+(0.1+0.3)×2=13.2(m)
ZR-BV4:(0.45+0.3)×3+13.2×3=41.85(m)
汇总：
JDG20:58.08+8.6+6.8=73.48(m)
JDG25:23.03+19.7+13.2=55.93(m)
ZR-BV2.5:264.16+28.05+22.65=314.86(m)
ZR-BV4:61.35+41.85=103.2(m)
(6)均压环：(10.5+6.6)×2=34.2(m)
(7)接地母线：[(0.3+0.5)+2.28+2×4]×1.039=11.51(m)

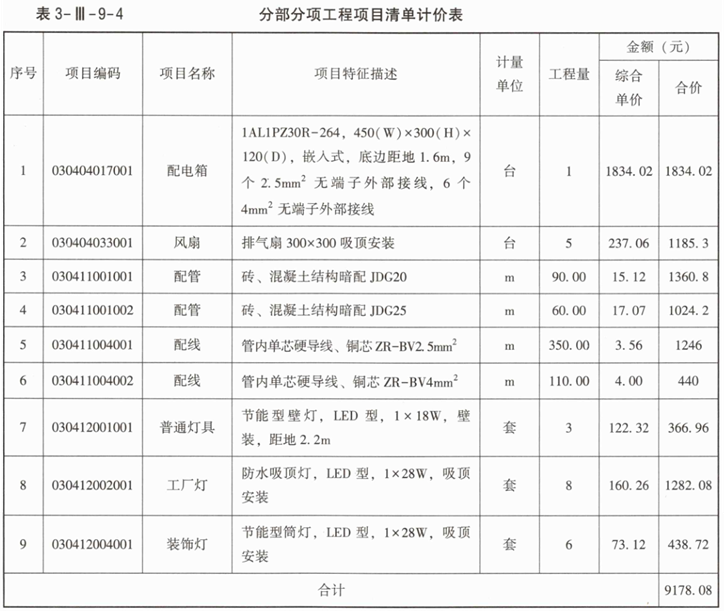

2.参见表3-Ⅲ-9-4

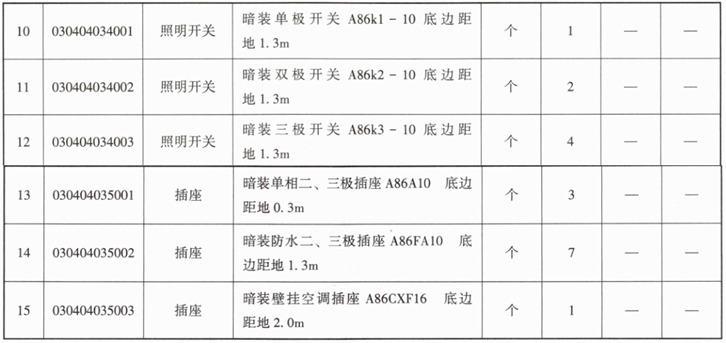

附加表格说明：考核时部分分项可能出现不要求编制综合单价与合价的情形，如下所示：
