电气和自动化控制工程(2020年) 工程背景资料如下： 1.某建筑物为医院辅助用房工程，砖、混凝土结构，单层平屋面，建筑物层高4.9m。照明-考呗网题库移动版
案例分析
首页 题库首页在线模考
取消
简答题电气和自动化控制工程(2020年)
工程背景资料如下：

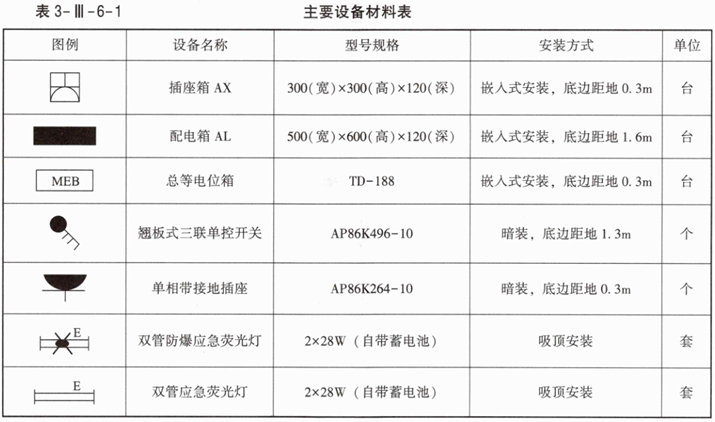

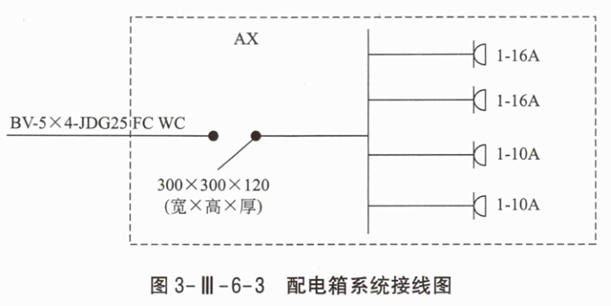

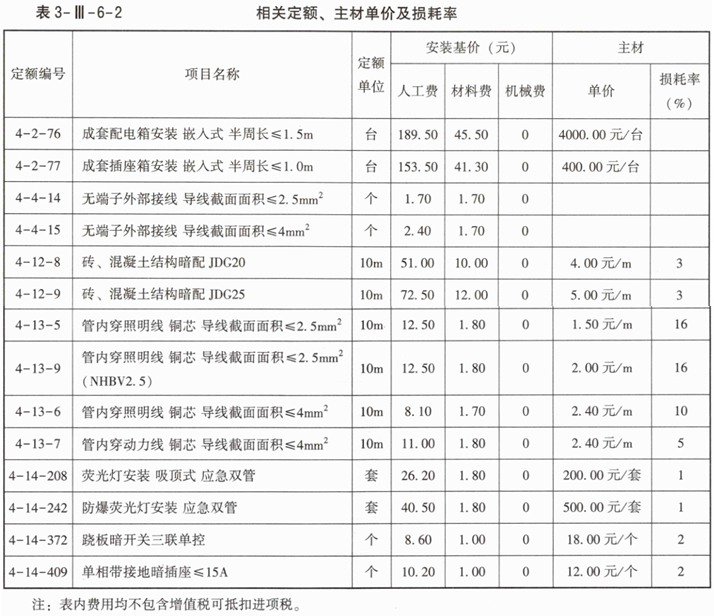

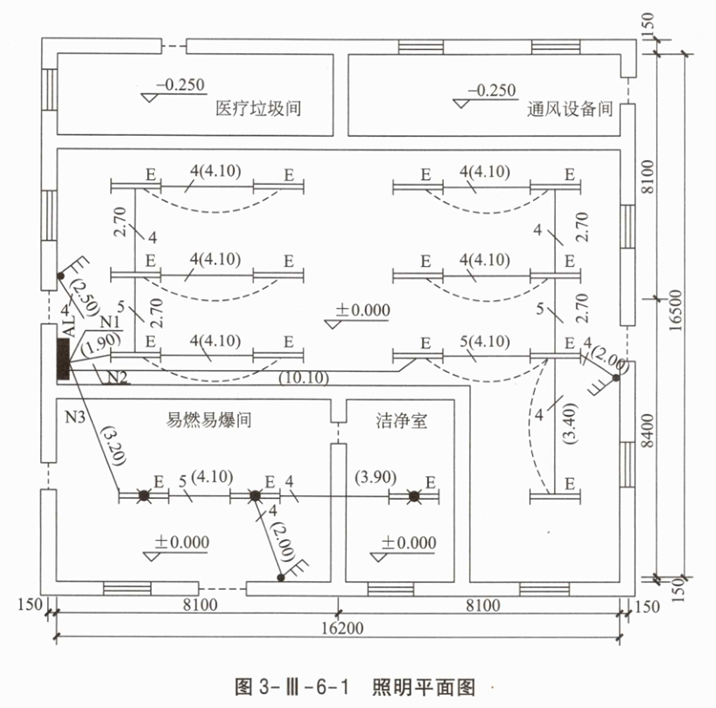

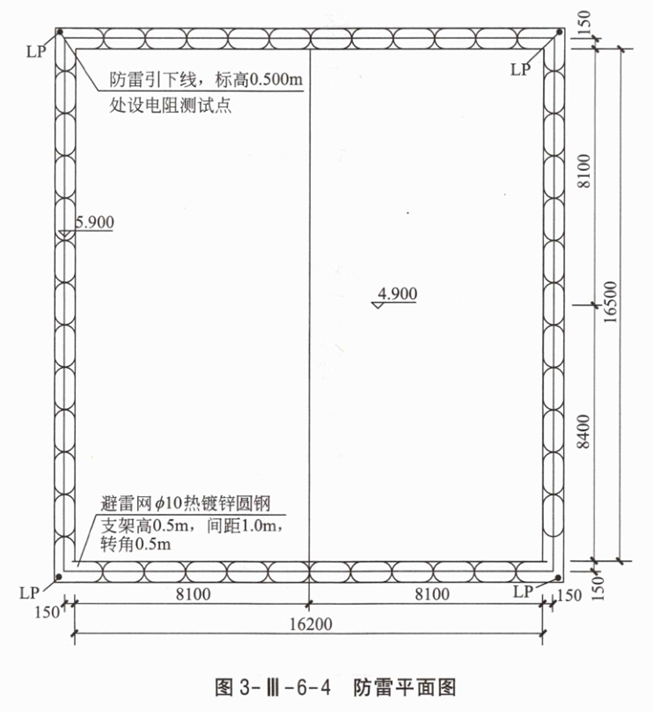

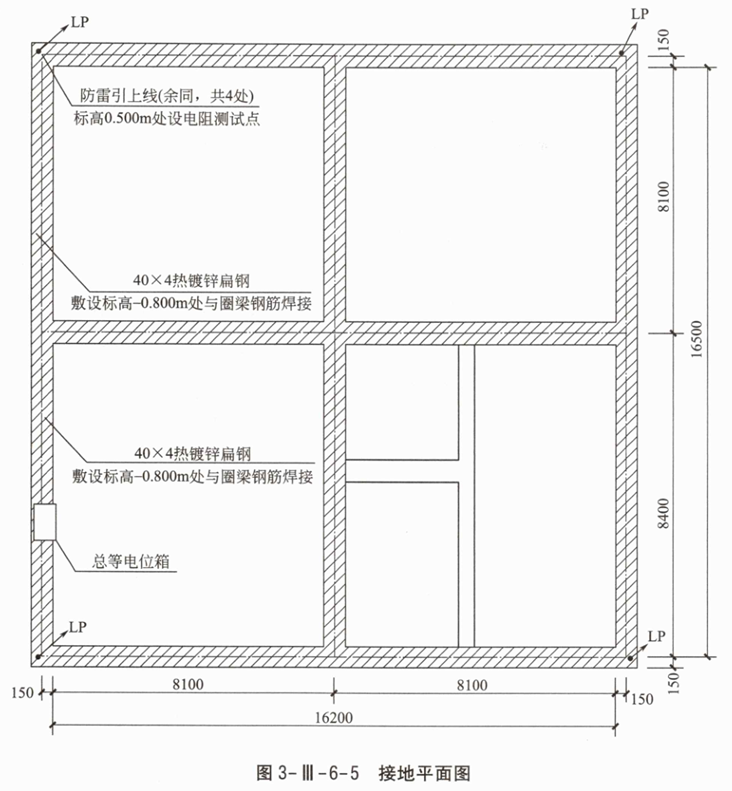

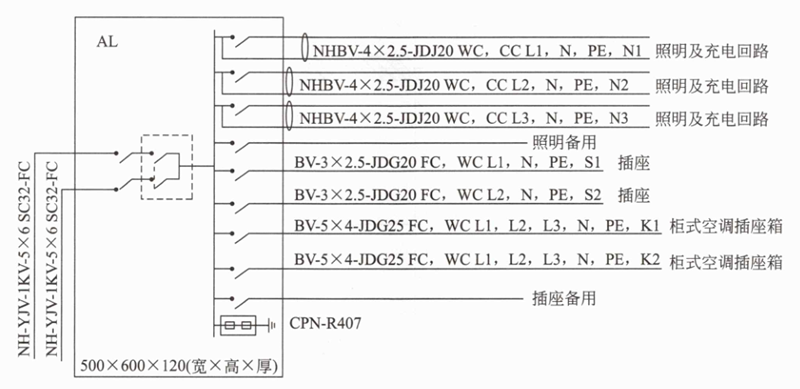

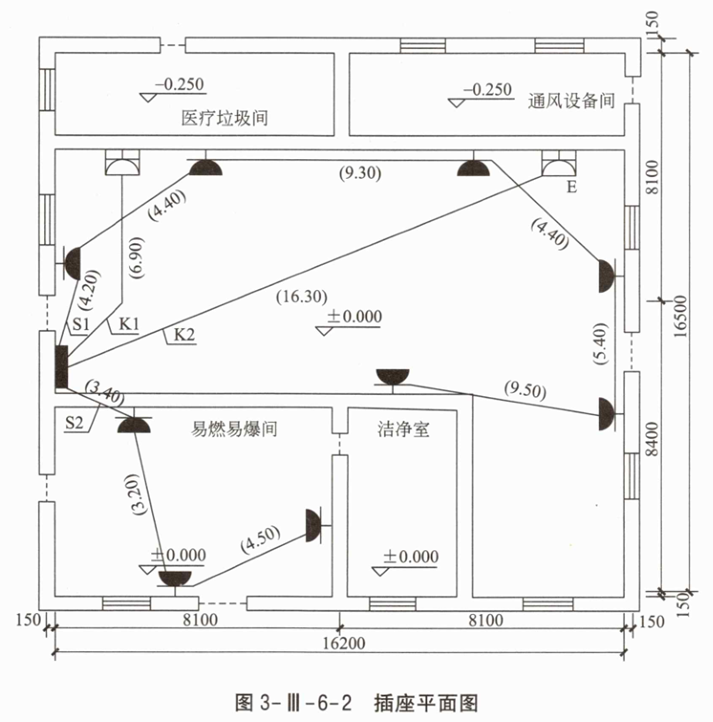

1.某建筑物为医院辅助用房工程，砖、混凝土结构，单层平屋面，建筑物层高4.9m。照明平面图、插座平面图、配电箱系统接线图、防雷平面图、接地平面图分别如图3-Ⅲ-6-1~图3-Ⅲ-6-5所示。主要设备材料表见表3-Ⅲ-6-1。图中括号内数字表示线路水平长度，顶板厚度为100mm,配管嵌入地面或顶板内深度均按0.05m计算；配管配线规格为：NHBV2.5mm²,2~4根穿JDG20,5~6根穿JDG25,其余按系统图。







2.该工程的相关定额、主材单价及损耗率见表3-Ⅲ-6-2。

3.该工程的管理费和利润分别按人工费的35%和25%计算。

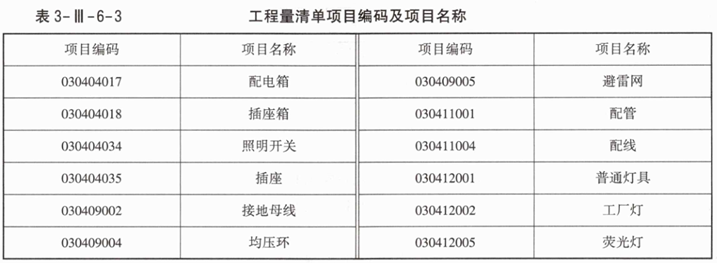

4.相关分部分项工程量清单项目编码及项目名称见表3-Ⅲ-6-3。

5.答题时不考虑配电箱的进线管和电缆；不考虑开关盒、灯头盒和接线盒；不考虑接地母线进入总等电位箱内的长度。
问题：
1.按照背景资料1~5和图3-Ⅲ-6-1~图3-Ⅲ-6-5所示，根据《建设工程工程量清单计价标准》GB/T50500—2024和《通用安装工程工程量计算标准》GB/T50856—2024的规定，计算N1~N3、S1～S3、K1～K2配管、配线的工程量。

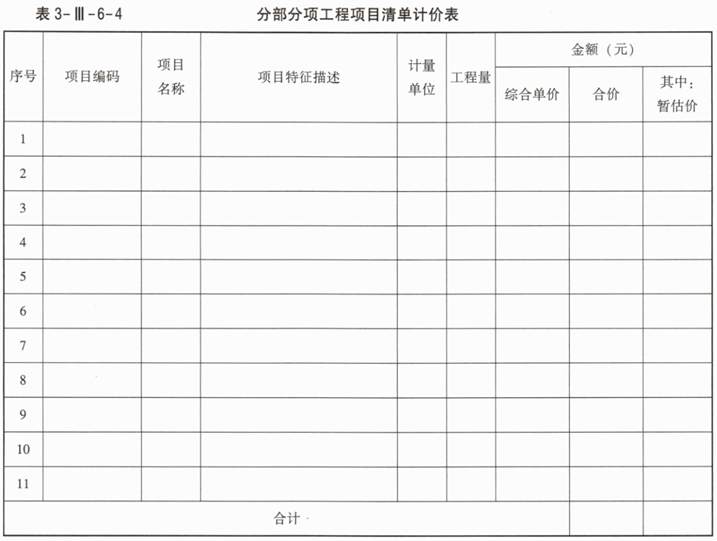

2.假定JDG20工程量为140m、JDG25工程量为40m、BV2.5mm²工程量为190m、BV4mm²工程量为160m,NHBV2.5mm²工程量为400m,其他工程量根据给定图纸计算，编制分部分项工程量清单，计算各分部分项工程的综合单价与合价(表3-Ⅲ-6-4)。
(计算过程和结果数据均保留两位小数)

3.列式计算配电箱AL的综合单价。

参考答案暂无
解析:1.照明回路N1、N2、N3:
(1)JDG20(穿4根NHBV2.5mm²线)工程量计算：
(4.9-0.1+0.05-1.6-0.6)×3+(1.9+10.1+3.2)+4.1×5+2.7×2+(2.5+2+2)+(4.9-0.1+0.05-1.3)×3+3.4+3.9=73.50(m)
(2)JDG25(穿5根NHBV2.5mm²线)工程量计算：2.7×2+4.1+4.1=13.60(m)
(3)管内穿NHBV2.5mm²线：(0.5+0.6)×4×3+73.50×4+13.60×5=375.20(m)
2.插座回路：
(1)S1、S2回路JDG20(穿3根BV2.5mm²线)工程量计算：
(1.6+0.05)×2+(4.2+4.4+9.3+4.4+5.4+9.5)+(0.3+0.05)×11+(3.4+3.2+4.5)+(0.3+0.05)×5=57.20(m)
(2)管内穿BV2.5mm²线：(0.5+0.6)×3×2+57.20×3=178.20(m)
(3)K1、K2回路JDG25(穿5根BV4mm²线)工程量计算：
(1.6+0.05)×2+(6.9+16.3)+(0.3+0.05)×2=27.20(m)
(4)管内穿BV4mm²线：(0.5+0.6)×5×2+27.20×5+(0.3+0.3)×5×2=153.00(m)

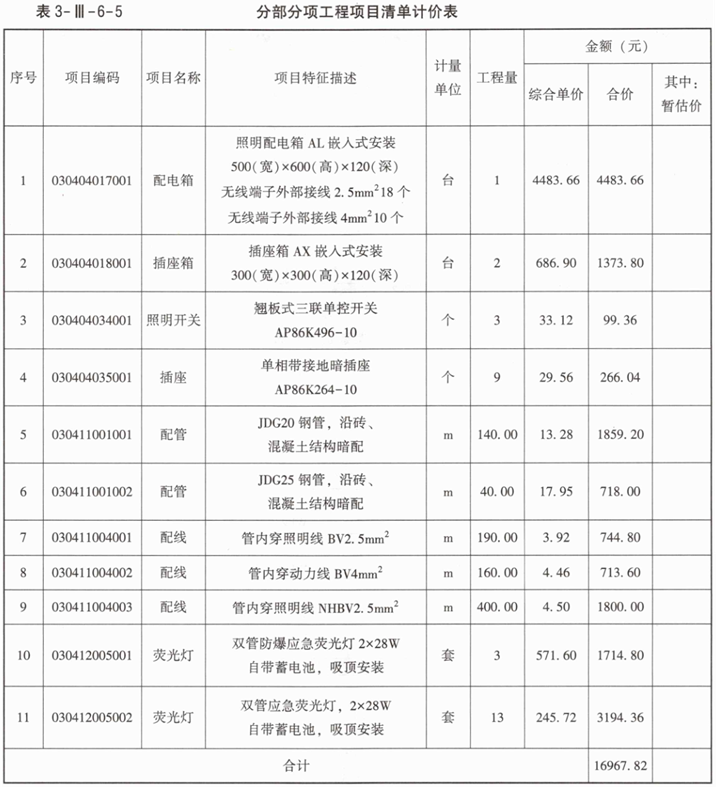

具体见表3-Ⅲ-6-5。

3.189.5×1.6+45.5+4000+(1.7×1.6+1.7)×18+(2.4×1.6+1.7)×10=4483.66(元)
点击查看答案进入在线模考

你可能喜欢

简答题电气和自动化控制工程(2021年)
工程背景资料如下：

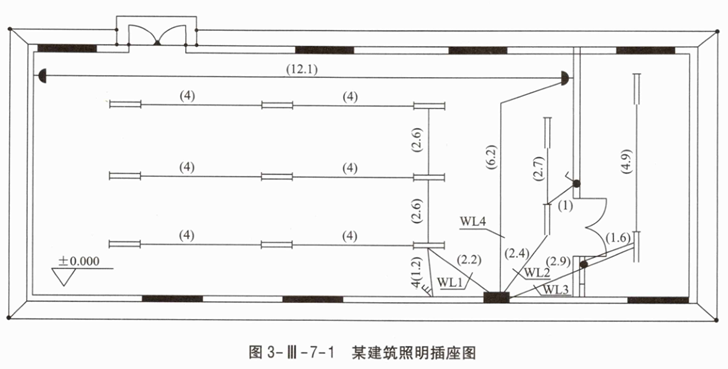

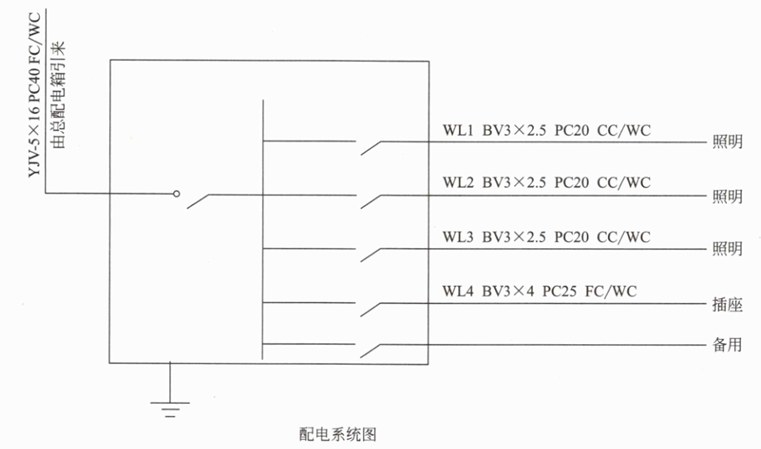

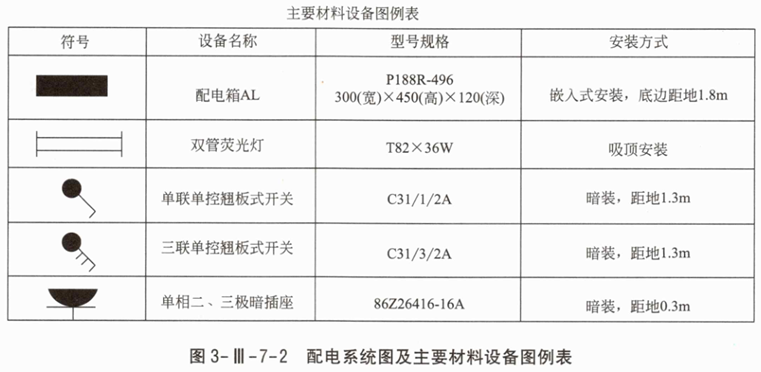

1.某教学楼为砖、混凝土结构，层高3.3m。图3-Ⅲ-7-1为某建筑照明插座图，图3-Ⅲ-7-2为配电系统图及主要材料设备图例表。
图中括号内数字表示线路水平长度，配管、配线规格为：BV2.5mm²,2~3根穿刚性阻燃管PC20;4~6根穿刚性阻燃管PC25;BV4mm²,2~3根穿刚性阻燃管PC25。



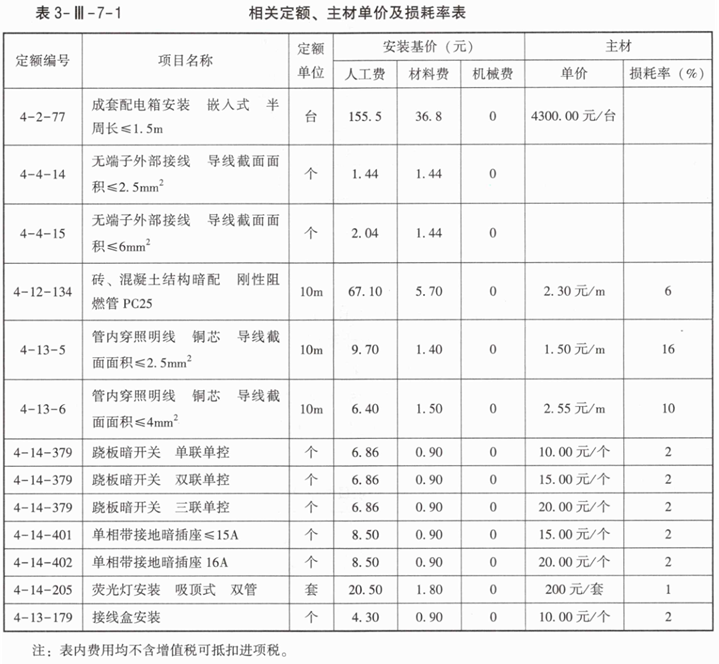

2.该工程的相关定额、主材单价及损耗率见表3-Ⅲ-7-1。

3.该工程的管理费和利润分别按人工费的45%和15%计算。

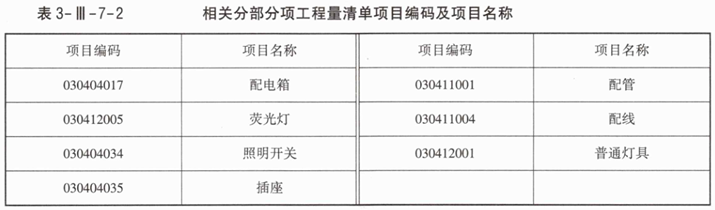

4.相关分部分项工程量清单项目编码及项目名称见表3-Ⅲ-7-2。

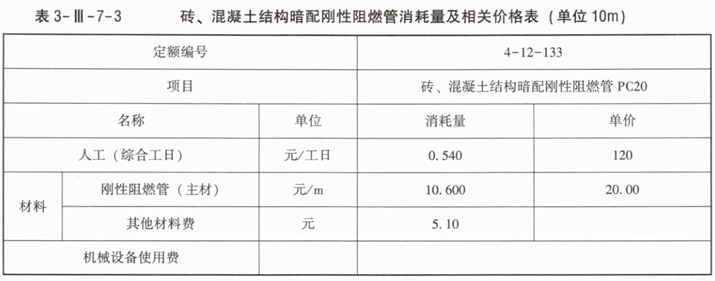

5.计算工程量时，不考虑配管嵌入地面或顶板内深度、开头盒、灯头盒、接线盒等。相关定额消耗量及价格见表3-Ⅲ-7-3。

问题：
1.按照背景资料1~5和图3-Ⅲ-7-1所示，根据《建设工程工程量清单计价标准》GB/T50500—2024和《通用安装工程工程量计算标准》GB/T50856—2024的规定，计算WL1、WL2、WL3、WL4配管、配线的工程量。

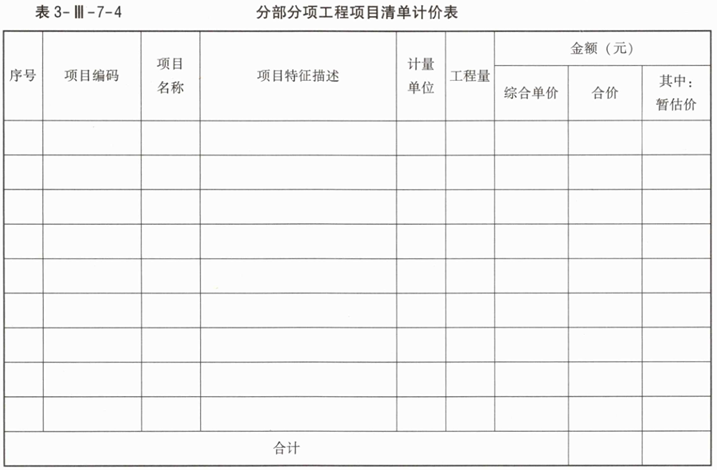

2.假定PC20工程量为100.00m,PC25工程量为80.00m,BV2.5mm²工程量为310.00m,BV4mm²工程量为280.00m,其他工程量根据给定图纸计算。编制分部分项工程量清单，完成表3-Ⅲ-7-4。

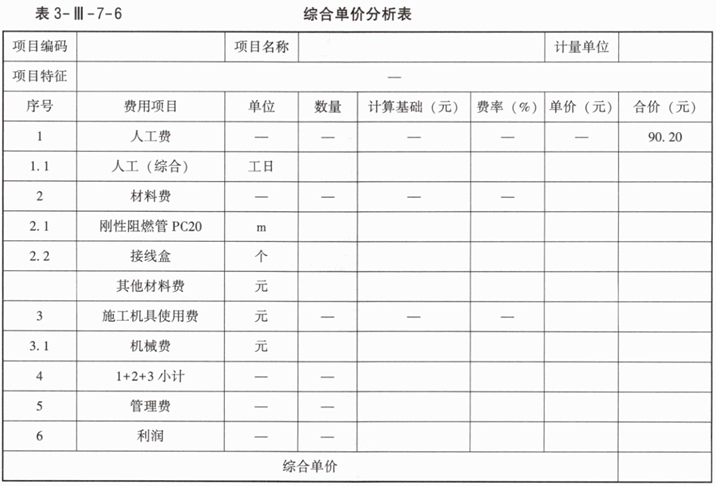

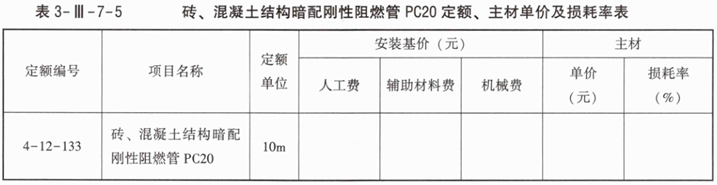

3.假定该配电系统中，刚性阻燃管PC20的工程量为40m,接线盒2个。该企业定额安装接线盒人工消耗量为0.036工日/个接线盒、接线盒安装损耗率2%,每个接线盒单价10.00元，其他材料费0.90元。根据本题背景资料和表3-Ⅲ-7-3、《建设工程工程量清单计价标准》GB/T50500—2024和《通用安装工程工程量计算标准》GB/T50856—2024的规定，计算砖、混凝土结构暗配刚性阻燃管PC20定额基价的人工费，并完成表3-Ⅲ-7-5。根据结果完成砖、混凝土结构暗配刚性阻燃管PC20的综合单价计算，写出计算过程，将结果填入表3-Ⅲ-7-6(接线盒的安装及主材费用含在刚性阻燃管PC20安装项目综合单价中)。
(计算过程和结果数据均保留两位小数)



点击查看答案进入在线模考
简答题电气和自动化控制工程(2022年)
工程背景资料如下：

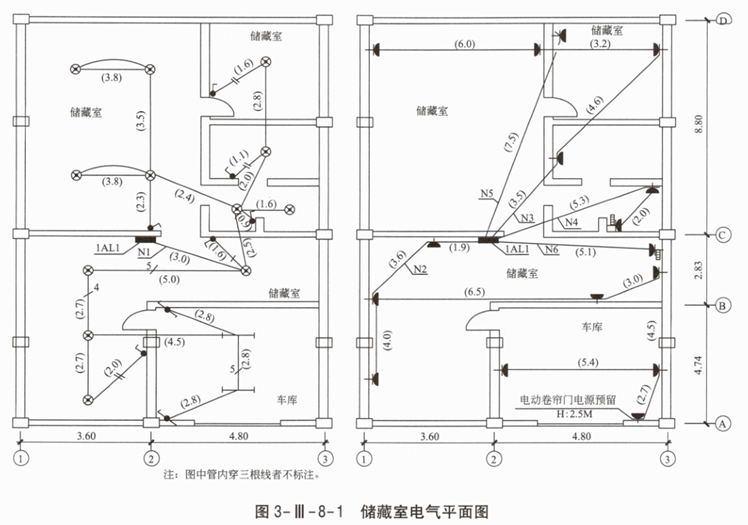

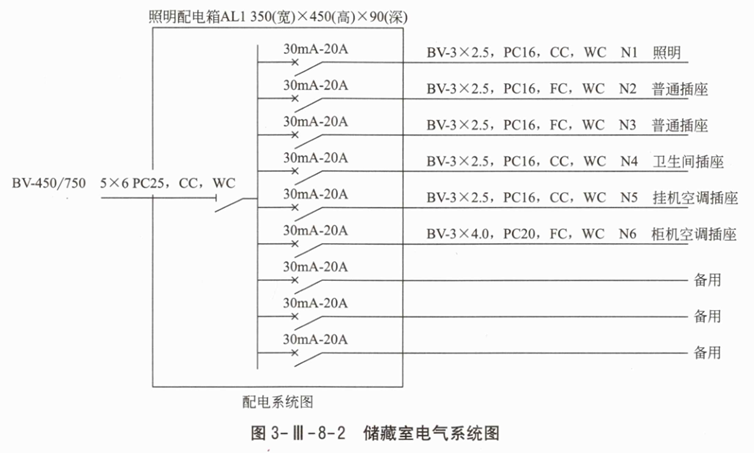

1.某综合楼局部储藏室工程，该建筑物为砖、混凝土结构，单层平屋面，室内净高为3.0m。图3-Ⅲ-8-1为储藏室电气平面图、图3-Ⅲ-8-2为储藏室电气系统图，图中括号内数字表示线路水平长度，配管嵌入地面或顶板内深度均按0.1m计算；配管配线规格为：BV2.5mm²,2~3根穿刚性阻燃管PC16;4~5根穿刚性阻燃管PC20; BV4mm²,3根穿刚性阻燃管PC20。


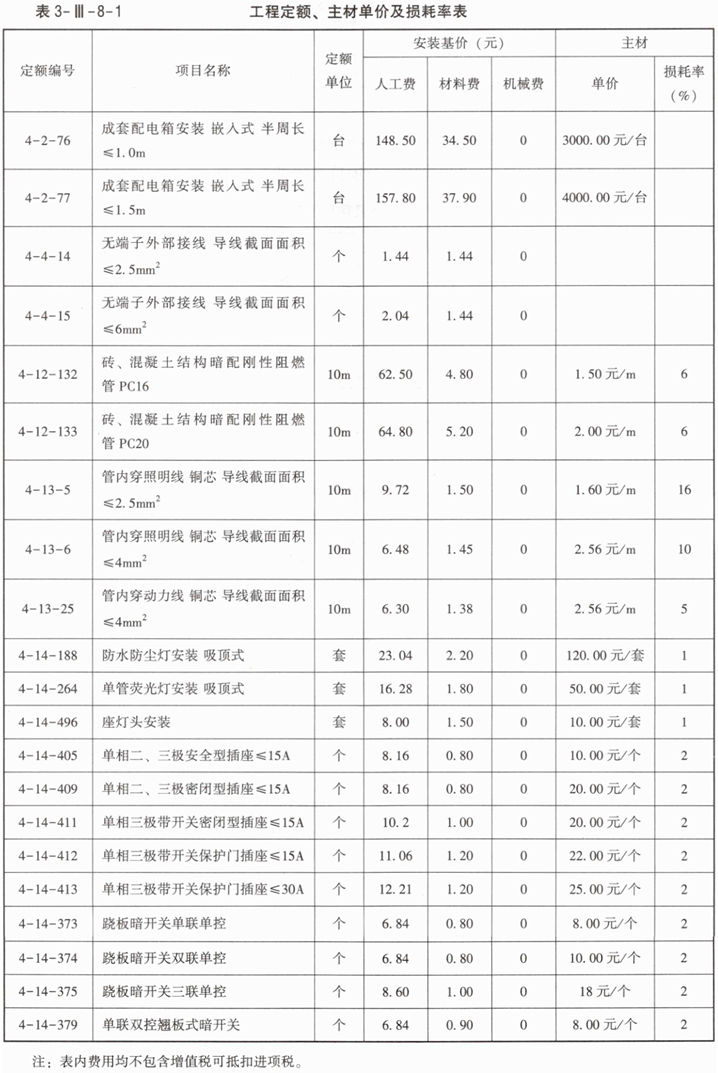

2.该工程的相关定额、主材单价及损耗率见表3-Ⅲ-8-1。

3.该工程的管理费和利润分别按人工费的40%和20%计算。

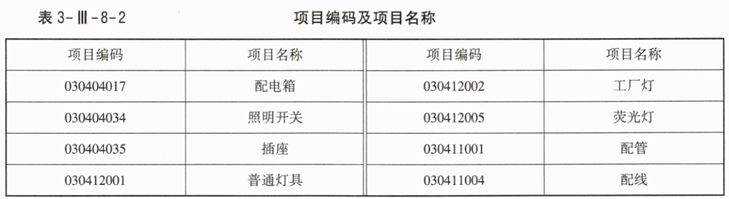

4.相关分部分项工程量清单项目编码及项目名称见表3-Ⅲ-8-2。

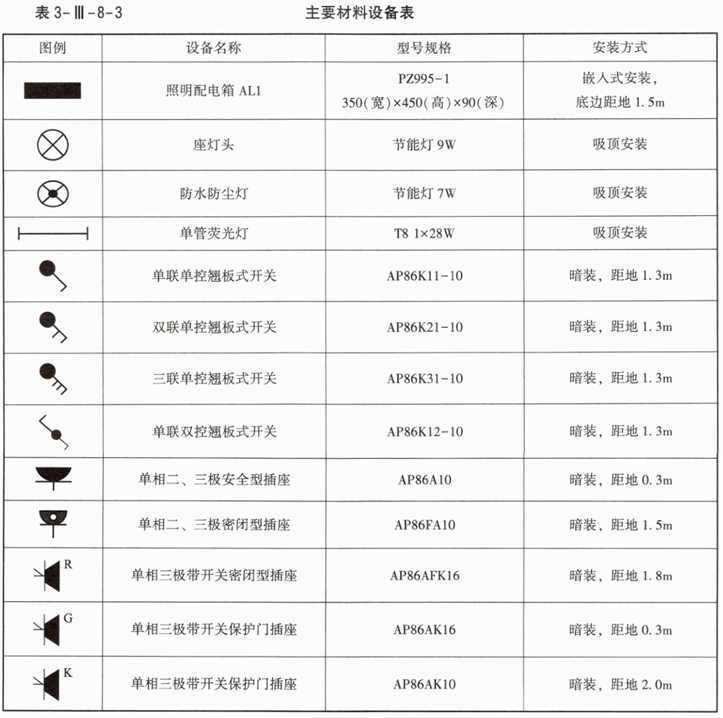

5.答题时不考虑配电箱的进线管和电缆，不考虑开关盒、灯头盒和接线盒，主要材料设备见表3-Ⅲ-8-3。

问题：
1.按照背景资料1~5、表3-Ⅲ-8-1和图3-Ⅲ-8-1、图3-Ⅲ-8-2所示，根据《建设工程工程量清单计价标准》GB/T50500—2024和《通用安装工程工程量计算标准》GB/T50856—2024的规定，计算N1～N6配管配线的工程量。
2.假定PC16工程量为150m、PC20工程量为20m、BV2.5mm²工程量为460m、BV4mm²工程量为25m,其他工程量根据给定图纸计算，编制分部分项工程量清单，计算各分部分项工程的综合单价与合价(表3-Ⅲ-8-4)。(计算过程和结果数据均保留两位小数)

3.本项目施工合同约定：当某一分项工程实际工程量比清单工程量增加(或减少)15%以上时，应进行调价，调价系数为0.9(或1.1)。假定PC16实际完成的工程量为200m,前述背景资料中的数据均为施工单位在投标时工程量清单中的数据，计算PC16投标时的清单综合单价以及该分项工程结算时的费用。

点击查看答案进入在线模考
简答题电气和自动化控制工程(2023年)
工程背景资料：

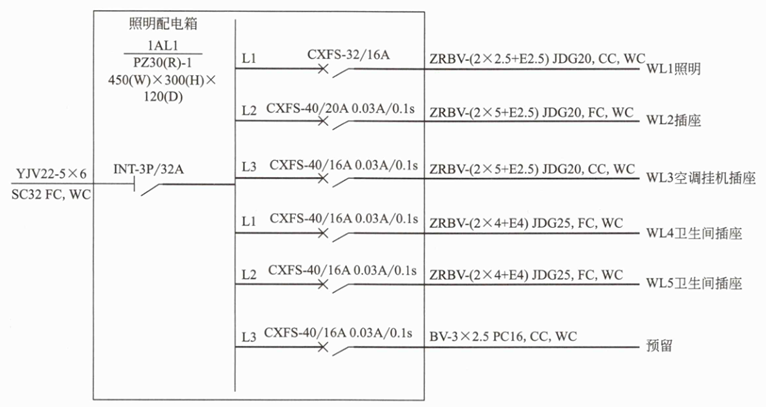

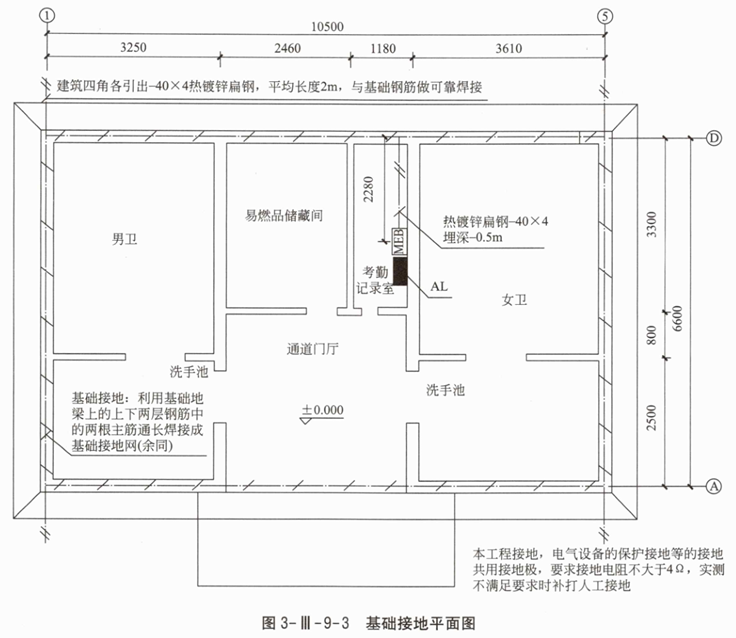

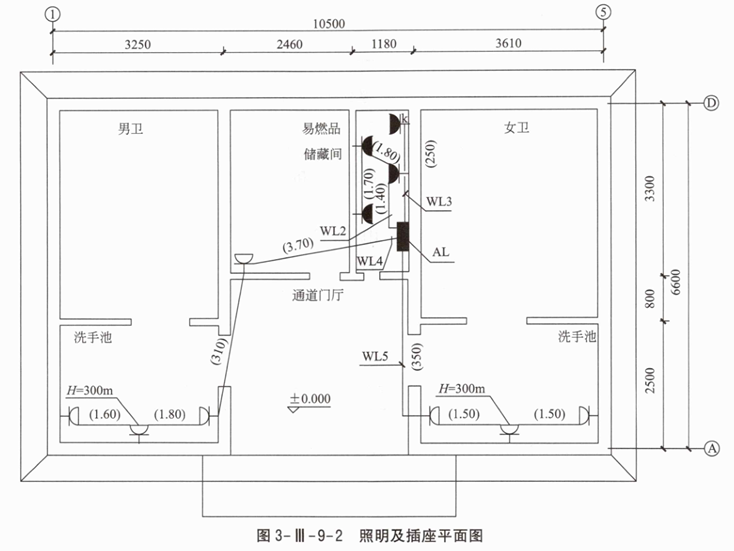

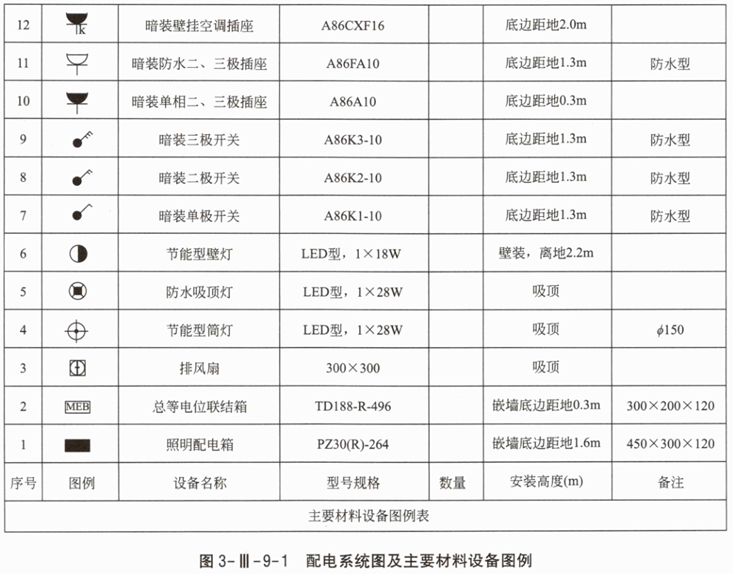

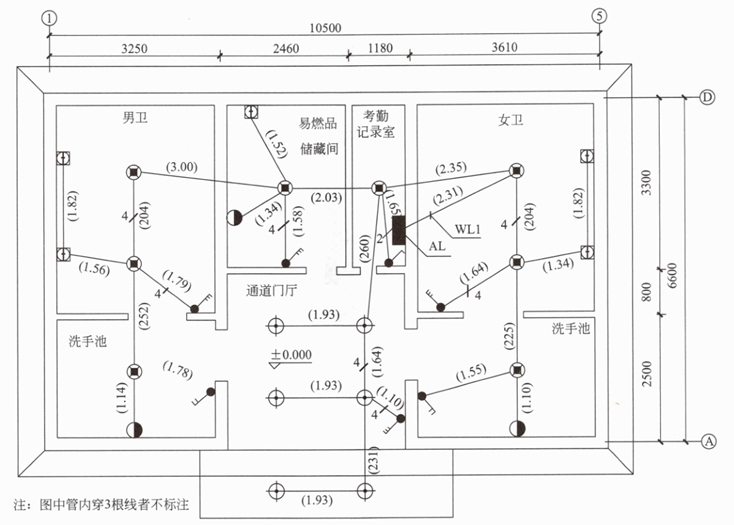

1.某公共卫生间电气施工图如下：图3-Ⅲ-9-1为配电系统图及主要材料设备图例，图3-Ⅲ-9-2为照明及插座平面图，图3-Ⅲ-9-3为基础接地平面图。该建筑为砖混结构、平屋面，室内净高4.0m。图中括号内的数字表示线路水平长度，配管嵌入地面或顶板内深度均按0.1m计算。配管配线规格为：ZR-BV2.5,2～3根穿JDG20,4～5根穿JDG25。其余穿管规格按系统图。

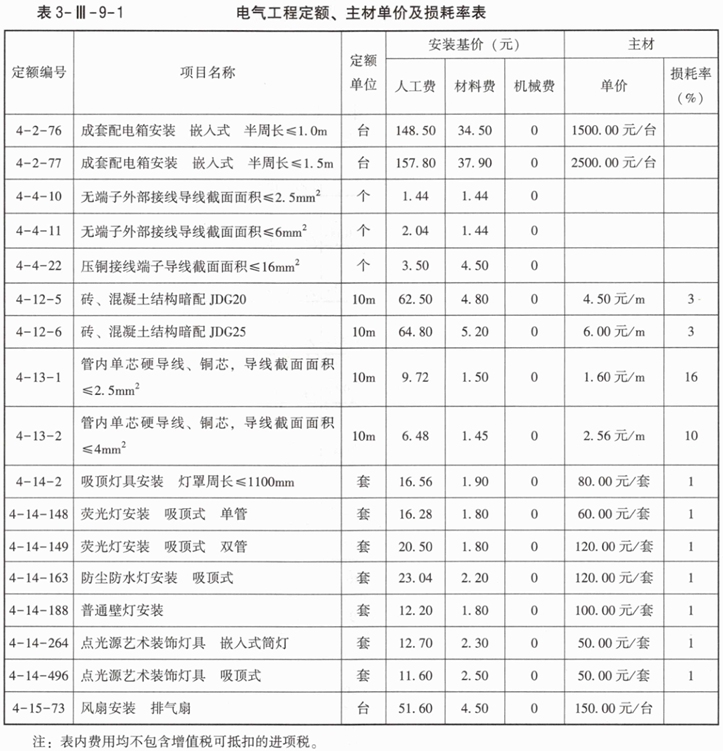

2.该工程的相关定额、主材单价及损耗率见表3-Ⅲ-9-1。

3.该工程的管理费和利润分别按人工费的40%和20%计算。

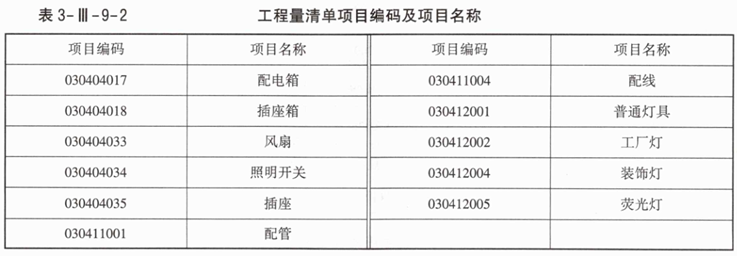

4.相关分部分项工程工程量清单项目编码及项目名称见表3-Ⅲ-9-2。
