简答题管道和设备工程(2021年)
工程有关背景资料如下：
1.工厂某车间通风空调安装工程简化施工图见图3-Ⅱ-8-1,该车间层高为4.5m。

说明：
1.本工程为工厂某车间通风空调系统安装工程，层高为4.5m。
2.本车间采用1台恒温恒湿机进行室内空气调节，并配合土建砌筑混凝土基础和预埋地脚螺栓安装，其型号为YSL-DHS-225,外形尺寸为1200×1100×1900。
3.风管采用镀锌薄钢板矩形风管，法兰咬口连接，风管规格1000×320,板厚δ=1.0mm;风管规格800×320,板厚δ=0.75mm;风管规格600×320,板厚δ=0.6mm;风管规格480×480,板厚δ=0.5mm。
4.对开多叶调节阀为成品购买，成品铝合金方形散流器规格为480×480。
5.风管采用橡塑玻璃棉保温，保温层厚度为δ=30mm。
6.恒温恒湿机型号与尺寸为YSL-DHS-225,1200×1100×1900,重量为350kg,落地安装。
7.恒温恒湿机减振措施采用橡胶隔振垫δ=20mm,地脚螺栓规格φ=14mm,L=250mm。
图3-Ⅱ-8-1工厂某车间通风空调

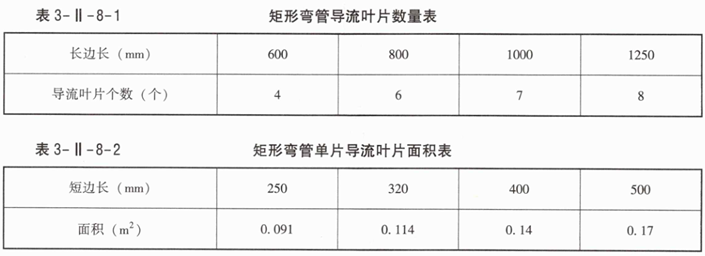

2.铝合金方型散流器(规格480×480)和多叶调节阀为成品购买，各种规格矩形弯管导流叶片数量见表3-Ⅱ-8-1,矩形弯管单片导流叶片面积见表3-Ⅱ-8-2。

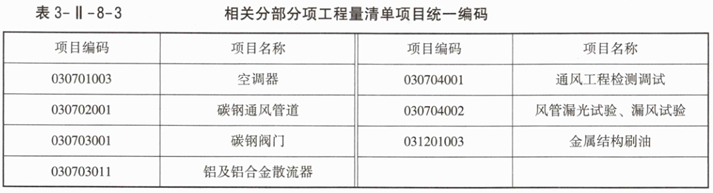

3.相关分部分项工程量清单项目统一编码见表3-Ⅱ-8-3。

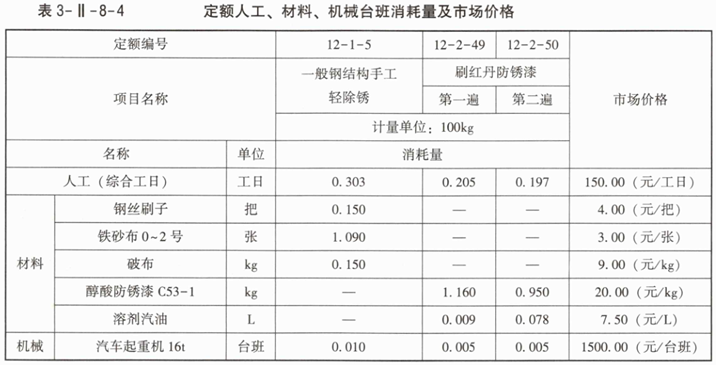

4.相关定额人工、材料、机械台班消耗量及市场价格见表3-Ⅱ-8-4。

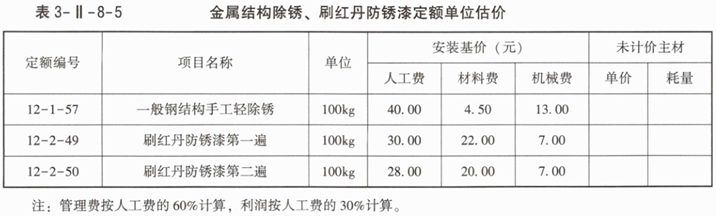

5.假设相关定额单位估价见表3-Ⅱ-8-5。

以上费用和单价均不包括增值税可抵扣进项税。
问题：

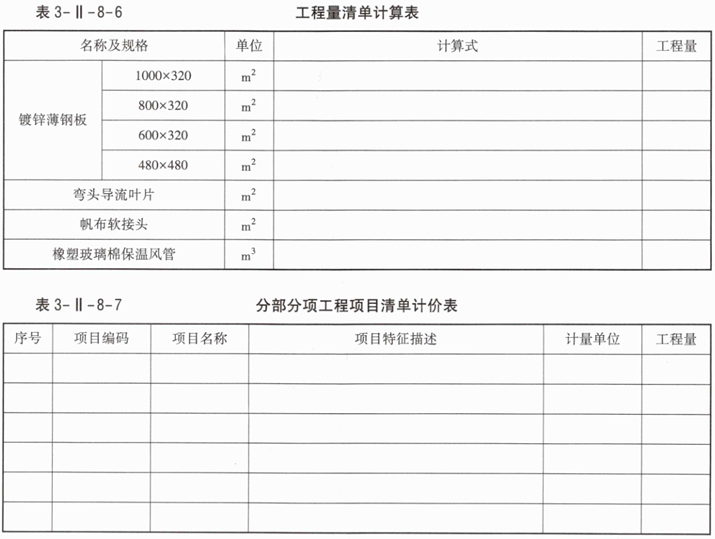

1.根据《通用安装工程工程量计算标准》GB/T50856—2024的规定，以及图3-Ⅱ-8-1所示内容和背景资料2,分别列式计算镀锌薄钢板、弯头导流叶片、帆布软接口、橡塑玻璃棉保温风管的清单工程量，并把计算式和计算结果填入表3-Ⅱ-8-6中。
2.假设风管工程量为150m²,风管支吊架、托架、法兰等普通金属结构工程量为795kg,其他工程量按给定的图纸计算，根据《建设工程工程量清单计价标准》GB/T50500—2024和《通用安装工程工程量计算标准》GB/T50856—2024、图3-Ⅱ-8-1、背景资料3,编制空调器、碳钢阀门、铝及铝合金散流器、金属结构刷油、通风工程检测、风管漏光试验与漏风试验的分部分项工程项目清单，并把编制结果填写到表3-Ⅱ-8-7中。

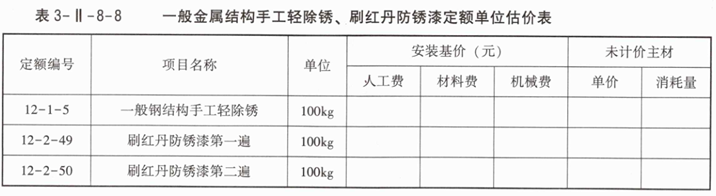

3.根据背景资料4编制一般金属结构手工轻除锈、刷红丹防锈漆定额单位估价表，并把编制结果填写到表3-Ⅱ-8-8中。
4.根据《建设工程工程量清单计价标准》GB/T50500—2024和《通用安装工程工程量计算标准》GB/T50856—2024、背景资料5,列式计算金属结构刷油项目的综合单价。
(计算结果保留两位小数)



参考答案暂无

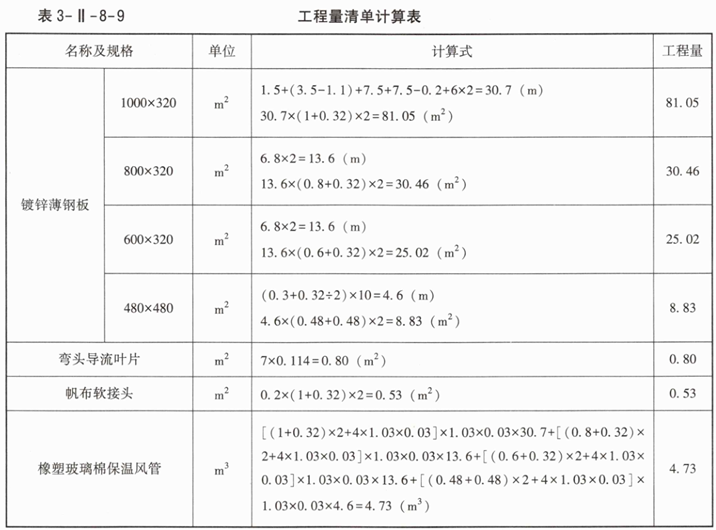

解析:1.参见表3-Ⅱ-8-9。

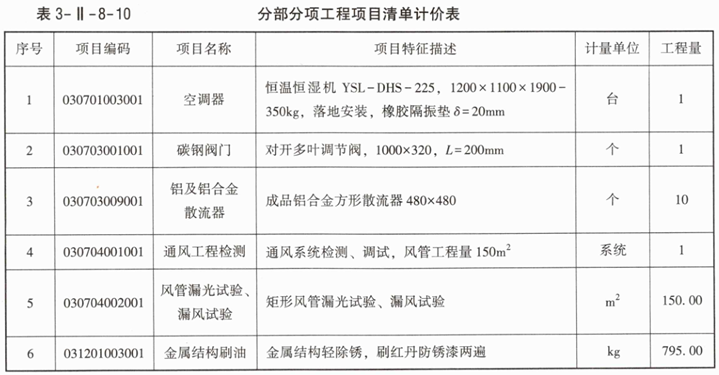

2.参见表3-Ⅱ-8-10。

3.参见表3-Ⅱ-8-11。

4.金属结构刷油综合单价=[40.00+4.50+13.00+40.00×(60%+30%)]÷100+[30.00+22.00+7.00+30.00×(60%+30%)]÷100+[28.00+20.00+7.00+28.00×(60%+30%)]÷100=2.60(元/kg)
