简答题管道和设备工程(2018年)
工程有关背景资料如下：
1.某工厂办公楼内卫生间的给水平面图及系统图如图3-Ⅱ-6-1和图3-Ⅱ-6-2所示。


说明：1.办公楼共二层，层高为3.6m,墙厚为200mm。图中尺寸标注标高以“m”计，其他均以“mm”计。
2.管道采用PP-R塑料管及成品管件，热熔连接，成品管卡。
3.阀门采用螺纹球阀Q11F-16C,污水池上装铜质水嘴。
4.成套卫生器具安装按标准图集99S304要求施工，所有附件均随卫生器具配套供应。洗脸盆为单柄单孔台上式安装；大便器为感应式冲洗阀蹲式大便器，小便器为感应式冲洗阀壁挂式安装，污水池为成品落地安装。
5.管道系统安装就位后，给水管道进行水压试验。
图3-I-6-2卫生间给水系统图
2.假设按规定计算的该卫生间给水管道和阀门部分的清单工程量如下：
PP-R塑料管：dn50直埋3.0m;dn40直埋5.0m,明设1.5m;dn32明设25m;dn25明设16m。阀门Q11F-16C:DN402个；DN252个。
其他安装技术要求和条件与图3-Ⅱ-6-1和图3-Ⅱ-6-2所示一致。
3.给水排水工程相关分部分项工程量清单项目的统一编码见表3-Ⅱ-6-1。

4.该工程的定额相关数据资料见表3-Ⅱ-6-2。

问题：
1.按照图3-Ⅱ-6-1和图3-Ⅱ-6-2所示内容，按直埋(指敷设于室内地平面下的管段)、明设分别列式计算给水管道和阀门安装项目分部分项清单工程量。计算要求：管道工程量计算至支管与卫生器具相连的分支三通或末端弯头处止。
2.根据背景资料2、3和图3-Ⅱ-6-1和图3-Ⅱ-6-2所示内容，按现行国家标准《通用安装工程工程量计算标准》GB/T50856—2024的规定，分别编制管道、阀门、卫生器具(污水池除外)安装项目的分部分项工程量清单，并填入答题卡表3-Ⅱ-6-3中。

3.根据背景资料2、3、4中的相关数据和图3-Ⅱ-6-1和图3-Ⅱ-6-2中所示要求，根据现行国家标准《通用安装工程工程量计算标准》GB/T50856—2024、《建设工程工程量清单计价标准》GB/T50500—2024和《通用安装工程消耗量定额》TY02-31—2015的规定，列式计算室内dn32PP-R塑料给水管道分部分项工程量清单的综合单价。
(计算结果保留两位小数)

参考答案暂无
解析:1.计算卫生间给水管道和阀门安装项目分部分项清单工程量：
(1)dn50PP-R塑料管直埋：2.6+0.15=2.75(m)
(2)dn40PP-R塑料管直埋：2.2+2.8-0.15-0.15+0.6+0.6=5.90(m)
(3)dn40PP-R塑料管明设：1.3+0.4=1.70(m)
(4)dn32PP-R塑料管明设：3.6+[3.6+(0.8-0.4)]+[1.8+4.4-0.15-0.15+(1.3-0.8)+0.7+0.9-0.15]×2+[3.9+2.3-0.15-0.15+(0.8-0.4)+2.8-0.15-0.15+0.7+0.9-0.15]×2=43.80(m)
(5)dn25PP-R塑料管明设：[(1.3-1)+2.2-0.15-0.1-0.3]×2+(0.5+0.7-0.15)×2=6.00(m)
(6)DN50球阀Q11F-16C:1个
(7)DN32球阀Q11F-16C:1×2+1×2=4(个)

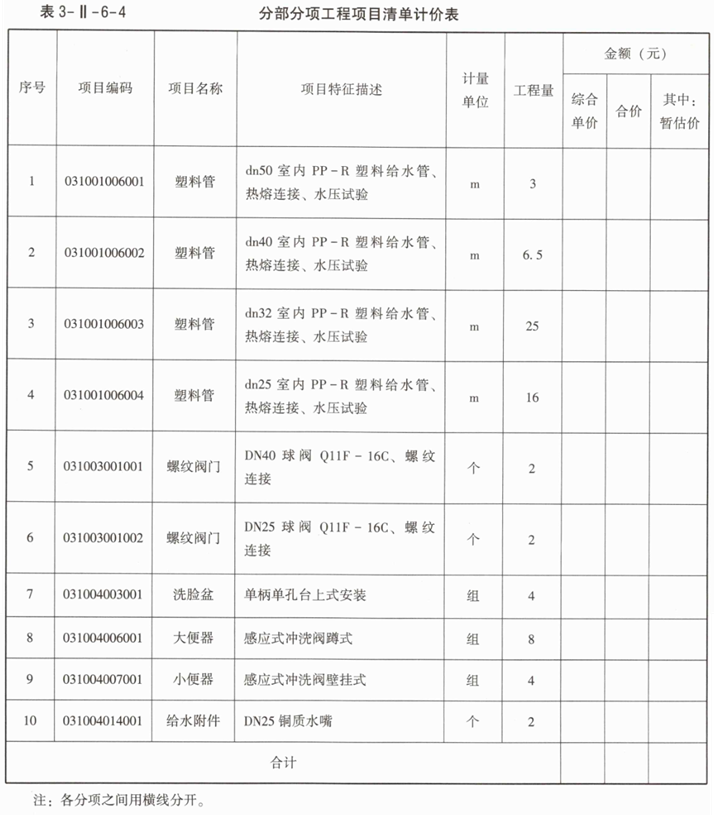

2.参见表3-Ⅱ-6-4。

3.室内dn32PP-R塑料给水管道安装综合单价=[120.00+45.00+26.00+120.00×(60%+30%)+10.16×10.00+10.81×4.00]÷10+[266.00+80.00+55.00+266.00×(60%+30%)]÷100=50.79(元/m)
