简答题管道和设备工程(2017年)
1.成品油泵房工艺安装图如图3-Ⅱ-5-1所示。

说明：1.图中标注尺寸标高以“m”计，其他均以“mm”计。
2.建筑物现浇混凝土墙厚按300mm计，柱截面均为600×600,设备基础平面尺寸均为700×700。
3.管道均采用20号碳钢无缝钢管，管件均采用碳钢成品压制管件。成品油泵吸入管道系统介质工作压力为1.2MPa,采用电弧焊焊接；截止阀为J14H-16,配平焊碳钢法兰。成品油泵排出管道系统介质工作压力为2.4MPa,采用氩电联焊焊接；截止阀为J14H-40、止回阀为H41H-40,配碳钢对焊法兰。成品油泵进出口法兰超出设备基础长度均按120mm,如图所示。
4.管道系统中，法兰连接处焊缝采用超声波探伤，管道焊缝采用X光射线探伤。
5.管道系统安装就位，进行水压强度试验合格后，采用干燥空气进行吹扫。
6.未尽事宜均应符合相关工程建设技术标准规范要求。

2.假设成品油泵房的部分管道、阀门安装项目清单工程量如下：低压无缝钢管D89×42.1;D159×53.0;D219×615。中压无缝钢管D89×625;D159×8.518;D219×96,其他技术条件和要求与图3-Ⅱ-5-1所示一致。
3.工程相关分部分项工程量清单项目的统一编码见表3-Ⅱ-5-1。

4.管理费和利润分别按人工费的60%和40%计算，安装定额的相关数据资料见表3-Ⅱ-5-2(表内费用均不包含增值税可抵扣进项税额)。

5.假设承包商购买材料时增值税进项税率为17%、机械费增值税进项税率为15%(综合)、管理和利润增值税进项税率为5%(综合);当钢管由发包人采购时，中压管道DN150安装清单项目不含增值税可抵扣进项税额综合单价的人工费、材料费、机械费分别为38.00元、30.00元、25.00元。
问题：
1.按照图3-Ⅱ-5-1所示内容，分别列式计算管道和阀门(其中DN50管道、阀门除外)安装工程项目分部分项清单工程量。
2.根据背景资料2、3及图3-Ⅱ-5-1中所示要求，按现行国家标准《通用安装工程工程量计算标准》GB/T50856—2024的规定依次编列管道、阀门安装项目(其中DN50管道、阀门除外)的分部分项工程量清单，并填入表3-Ⅱ-5-3中。

3.按照背景资料4中的相关数据和图3-Ⅱ-5-1中所示要求，根据现行国家标准《通用安装工程工程量计算标准》GB/T50856—2024和《建设工程工程量清单计价标准》GB/T50500—2024的规定，列式计算中压管道DN150安装项目分部分项工程量清单的综合单价，中压管道DN150理论重量按32kg/m计，钢管由发包人采购(价格为暂估价)。
4.按照背景资料5中的相关数据列式计算中压管道DN150管道安装清单项目综合单价对应的含增值税综合单价(该施工单位增值税税率为9%),以及承包商应承担的增值税应纳税额(单价)。
(计算结果保留两位小数)

参考答案暂无
解析:1.(1)低压管道工程量：
①低压碳钢管D219×6:(0.3+0.3)×2+(4.7-1.5)×2+(0.85×2十1.2×3)=12.90(m)
②低压碳钢管D159×5:(1.2-0.12)×2=2.16(m)
③低压碳钢管D89×4:(1.2-0.12)×2=2.16(m)
(2)中压管道工程量：
①中压碳钢管D89×6:[(1.2-0.12+2.9+0.3)×2+(4.7-1.5)×2+1.2]+[0.3+2.4+0.85+1.2+(4.7-1.5)+0.3+0.3]=24.71(m)
②中压碳钢管D159×8.5:(1.2-0.12)×2+(0.75+1.5+0.75)+(2.4+0.85+1.2)×2=14.06(m)
③中压碳钢管D219×9:0.75×4+1.5+0.3+0.4=5.20(m)
(3)低压阀门工程量：
①低压法兰阀门安装J41H-16截止阀DN200:3个。
②低压法兰阀门安装J41H-16截止阀DN150:2个。
③低压法兰阀门安装J41H-16截止阀DN80:2个。
(4)中压阀门工程量：
①中压法兰阀门安装J41H-40截止阀DN80:4个。
②中压法兰阀门安装J41H-40截止阀DN150:3个。
③中压法兰阀门安装H41H-40止回阀DN80:2个。
④中压法兰阀门安装H41H-40止回阀DN150:2个。

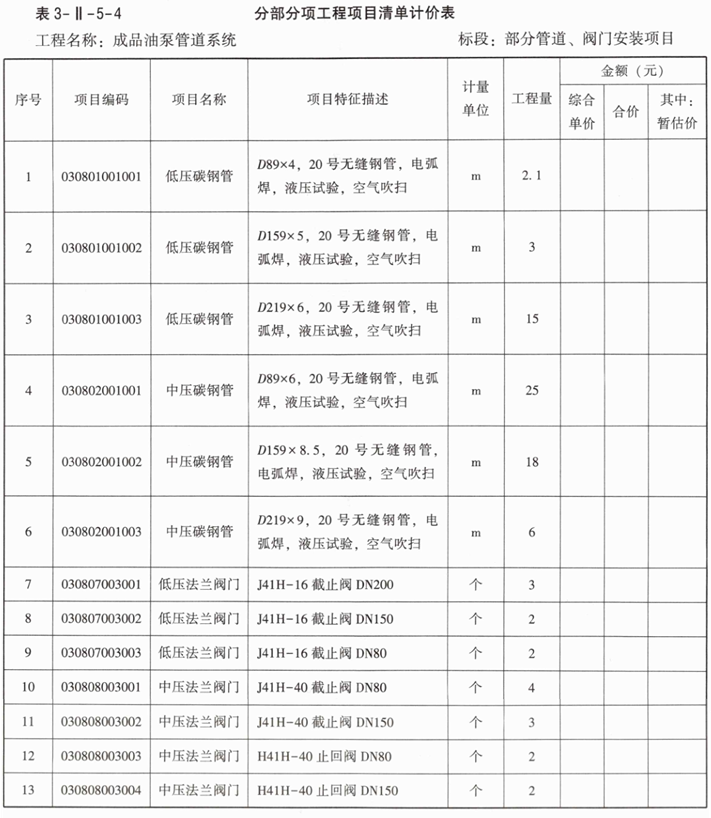

2.分部分项工程和单价措施项目清单与计价表见表3-Ⅱ-5-4。

3.中压管道DN150安装综合单价=[252.59+180.00+220.00+252.59×(60%+40%)+8.845×32×4.50]÷10+[566.00+160.00+120.00+566.00×(60%+40%)]÷100+[340.00+580.00+80.00+340.00×(60%+40%)]÷100=245.41(元/m)
4.(1)含增值税综合单价=(38+30+25+38×100%)×(1+9%)=142.79(元)
(2)增值税应纳税额=(38+30+25+38×100%)×9%-(30×17%+25×15%+38×5%)=11.79-10.75=1.04(元)
点击查看答案进入在线模考

你可能喜欢

简答题管道和设备工程(2018年)
工程有关背景资料如下：
1.某工厂办公楼内卫生间的给水平面图及系统图如图3-Ⅱ-6-1和图3-Ⅱ-6-2所示。


说明：1.办公楼共二层，层高为3.6m,墙厚为200mm。图中尺寸标注标高以“m”计，其他均以“mm”计。
2.管道采用PP-R塑料管及成品管件，热熔连接，成品管卡。
3.阀门采用螺纹球阀Q11F-16C,污水池上装铜质水嘴。
4.成套卫生器具安装按标准图集99S304要求施工，所有附件均随卫生器具配套供应。洗脸盆为单柄单孔台上式安装；大便器为感应式冲洗阀蹲式大便器，小便器为感应式冲洗阀壁挂式安装，污水池为成品落地安装。
5.管道系统安装就位后，给水管道进行水压试验。
图3-I-6-2卫生间给水系统图
2.假设按规定计算的该卫生间给水管道和阀门部分的清单工程量如下：
PP-R塑料管：dn50直埋3.0m;dn40直埋5.0m,明设1.5m;dn32明设25m;dn25明设16m。阀门Q11F-16C:DN402个；DN252个。
其他安装技术要求和条件与图3-Ⅱ-6-1和图3-Ⅱ-6-2所示一致。
3.给水排水工程相关分部分项工程量清单项目的统一编码见表3-Ⅱ-6-1。

4.该工程的定额相关数据资料见表3-Ⅱ-6-2。

问题：
1.按照图3-Ⅱ-6-1和图3-Ⅱ-6-2所示内容，按直埋(指敷设于室内地平面下的管段)、明设分别列式计算给水管道和阀门安装项目分部分项清单工程量。计算要求：管道工程量计算至支管与卫生器具相连的分支三通或末端弯头处止。
2.根据背景资料2、3和图3-Ⅱ-6-1和图3-Ⅱ-6-2所示内容，按现行国家标准《通用安装工程工程量计算标准》GB/T50856—2024的规定，分别编制管道、阀门、卫生器具(污水池除外)安装项目的分部分项工程量清单，并填入答题卡表3-Ⅱ-6-3中。

3.根据背景资料2、3、4中的相关数据和图3-Ⅱ-6-1和图3-Ⅱ-6-2中所示要求，根据现行国家标准《通用安装工程工程量计算标准》GB/T50856—2024、《建设工程工程量清单计价标准》GB/T50500—2024和《通用安装工程消耗量定额》TY02-31—2015的规定，列式计算室内dn32PP-R塑料给水管道分部分项工程量清单的综合单价。
(计算结果保留两位小数)

点击查看答案进入在线模考
简答题管道和设备工程(2019年)
1.工程有关背景资料如下：

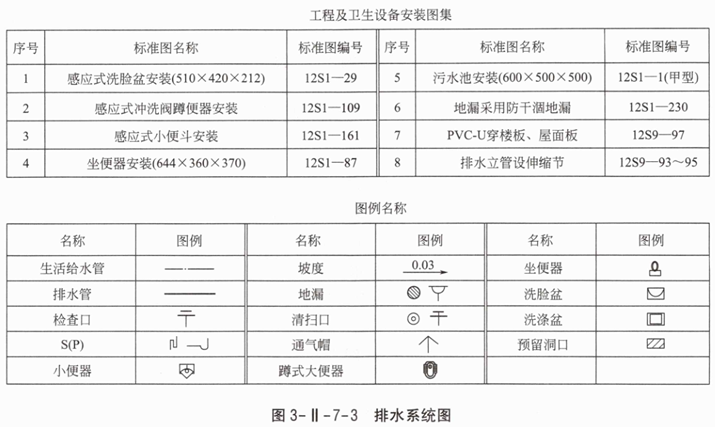

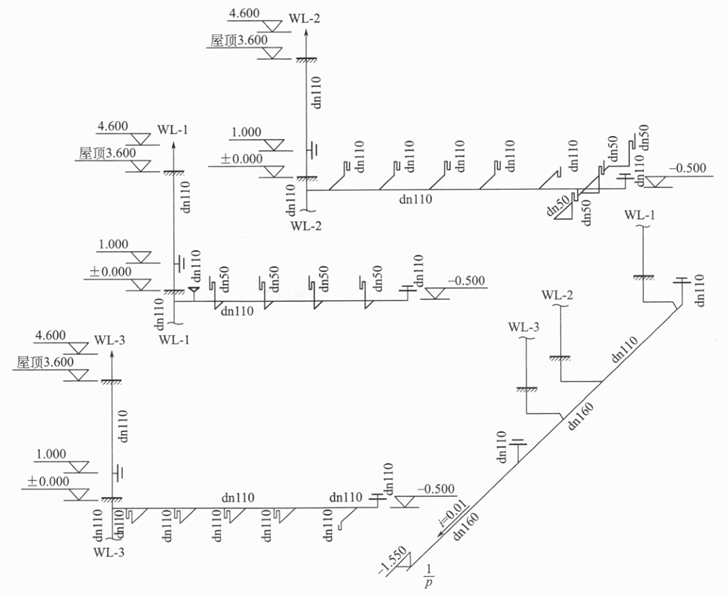

(1)某街道公共厕所局部给水排水平面图、系统图如图3-Ⅱ-7-1~图3-Ⅱ-7-3所示。

(2)排水管道采用硬聚氯乙烯塑料管，胶粘剂粘结；明设立管按规定设置伸缩节、立管检查口、管卡和支架；出屋面管顶设镀锌铁皮伞形透气帽。
(3)排水立管和横管中心线距离墙面均为100mm;公共厕所外墙厚370mm,轴线内侧120mm,轴线外侧250mm;公共厕所内墙厚240mm。
(4)室内排水采用污废合流制。污废水由室内排水干管排入距厕所外墙皮3m处的检查井。经专业间协调，管道穿屋面做法由建筑专业负责设计施工。
(5)正负零以下的室内排水横管和干管在地面下直埋；排水干管、横管穿越房屋基础时预留的孔洞均为φ300mm;管道安装验收合格后，采用1:2.5水泥砂浆堵洞。

2.给定的已知条件如下：

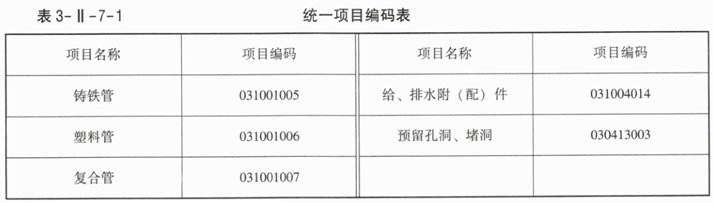

(1)《通用安装工程工程量计算标准》GB/T50856—2024规定的统一项目编码见表3-Ⅱ-7-1。

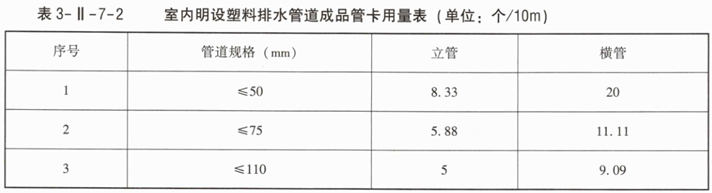

(2)消耗量定额给定的室内明设塑料排水管道成品管卡用量见表3-Ⅱ-7-2。

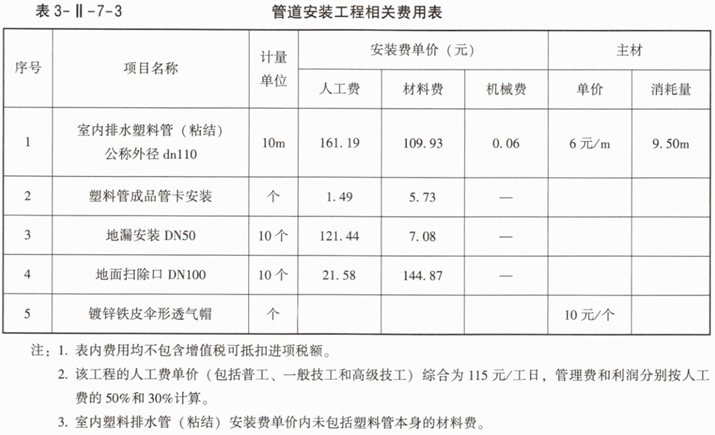

 (3)管道安装工程相关费用见表3-Ⅱ-7-3。

问题：
1.根据本题图3-Ⅱ-7-1～图3-Ⅱ-7-3所示内容和《建设工程工程量清单计价标准》GB/T50500—2024、《通用安装工程工程量计算标准》GB/T50856—2024的规定，在答题卡指定位置列式计算该排水系统(P1)塑料管道、给水附(配)件等应予计量的分部分项清单工程量。工程量计算说明：排水横管坡度和标高标注位置对管道长度计算的影响可忽略不计；本工程施工图纸选用的卫生设备标准图安装尺寸与本图标注不符的，按本图标注尺寸计算。

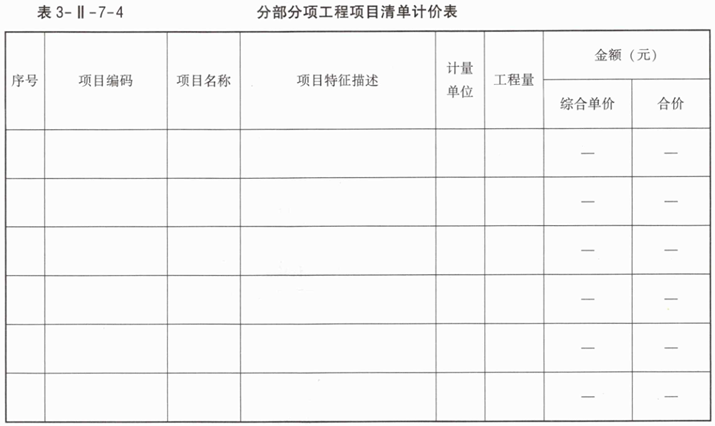

2.如果问题1计算的排水系统(P1)塑料排水管尺寸分别是dn50、8m,dn110、30m,dn160、10m,结合背景资料，综合给定的已知信息和问题1计算的相关工程量，根据《建设工程工程量清单计价标准》GB/T50500—2024的相关规定，编制该排水系统的管道及应予计量的分部分项工程工程量清单(表3-Ⅱ-7-4)。

3.如果该厕所排水系统(P1)的dn110排水管道长度是30m,镀锌铁皮透气帽是3个。根据本题背景资料、相关说明、《通用安装工程工程量计算标准》GB/T50856—2024和《通用安装工程消耗量定额》TY02—31—2015的规定，列式计算包括塑料管主材和透气帽在内的dn110排水管道安装综合单价。
(计算过程和结果有小数的，均保留两位)

点击查看答案进入在线模考
简答题管道和设备工程(2021年)
工程有关背景资料如下：
1.工厂某车间通风空调安装工程简化施工图见图3-Ⅱ-8-1,该车间层高为4.5m。

说明：
1.本工程为工厂某车间通风空调系统安装工程，层高为4.5m。
2.本车间采用1台恒温恒湿机进行室内空气调节，并配合土建砌筑混凝土基础和预埋地脚螺栓安装，其型号为YSL-DHS-225,外形尺寸为1200×1100×1900。
3.风管采用镀锌薄钢板矩形风管，法兰咬口连接，风管规格1000×320,板厚δ=1.0mm;风管规格800×320,板厚δ=0.75mm;风管规格600×320,板厚δ=0.6mm;风管规格480×480,板厚δ=0.5mm。
4.对开多叶调节阀为成品购买，成品铝合金方形散流器规格为480×480。
5.风管采用橡塑玻璃棉保温，保温层厚度为δ=30mm。
6.恒温恒湿机型号与尺寸为YSL-DHS-225,1200×1100×1900,重量为350kg,落地安装。
7.恒温恒湿机减振措施采用橡胶隔振垫δ=20mm,地脚螺栓规格φ=14mm,L=250mm。
图3-Ⅱ-8-1工厂某车间通风空调
2.铝合金方型散流器(规格480×480)和多叶调节阀为成品购买，各种规格矩形弯管导流叶片数量见表3-Ⅱ-8-1,矩形弯管单片导流叶片面积见表3-Ⅱ-8-2。

3.相关分部分项工程量清单项目统一编码见表3-Ⅱ-8-3。

4.相关定额人工、材料、机械台班消耗量及市场价格见表3-Ⅱ-8-4。

5.假设相关定额单位估价见表3-Ⅱ-8-5。

以上费用和单价均不包括增值税可抵扣进项税。
问题：
1.根据《通用安装工程工程量计算标准》GB/T50856—2024的规定，以及图3-Ⅱ-8-1所示内容和背景资料2,分别列式计算镀锌薄钢板、弯头导流叶片、帆布软接口、橡塑玻璃棉保温风管的清单工程量，并把计算式和计算结果填入表3-Ⅱ-8-6中。
2.假设风管工程量为150m²,风管支吊架、托架、法兰等普通金属结构工程量为795kg,其他工程量按给定的图纸计算，根据《建设工程工程量清单计价标准》GB/T50500—2024和《通用安装工程工程量计算标准》GB/T50856—2024、图3-Ⅱ-8-1、背景资料3,编制空调器、碳钢阀门、铝及铝合金散流器、金属结构刷油、通风工程检测、风管漏光试验与漏风试验的分部分项工程项目清单，并把编制结果填写到表3-Ⅱ-8-7中。
3.根据背景资料4编制一般金属结构手工轻除锈、刷红丹防锈漆定额单位估价表，并把编制结果填写到表3-Ⅱ-8-8中。
4.根据《建设工程工程量清单计价标准》GB/T50500—2024和《通用安装工程工程量计算标准》GB/T50856—2024、背景资料5,列式计算金属结构刷油项目的综合单价。
(计算结果保留两位小数)



点击查看答案进入在线模考
