工程有关背景资料如下：
1.某工厂办公楼卫生间给水排水施工图如图3-Ⅱ-4-1所示。
2.假设给水管道的部分清单工程量如下：
铝塑复合管dn4025m,dn328.8m,镀锌钢管DN3220m,DN2513m,其他要求和条件与图3-Ⅱ-4-1所示一致。
3.给水排水工程相关分部分项工程量清单项目的统一编码见表3-Ⅱ-4-1。

4.室内给水镀锌钢管DN32安装定额(TY02—31—2015)的相关数据资料见表3-Ⅱ-4-2。



说明：1.办公楼共三层，层高为3.3m,图中尺寸标注标高以“m”计，其他均以“mm”计。
2.卫生间浴洗间给水管道采用铝塑复合管及管件；大小便冲洗给水(中水)管道采用镀锌钢管及管件，螺纹连接。给水干管为埋地，立管为明设，支管为暗设。管道出入户穿外墙处设碳钢刚性防水套管。
3.阀门采用截止阀门J11T-10,各类管道均采用成品管卡固定。
4.成套卫生器具安装按标准图集99S304要求施工，所有附件均随卫生器具配套供应。洗脸盆为单柄单孔台上式安装；大便器为感应式冲洗阀蹲式大便器，小便器为感应式冲洗阀壁挂式安装，污水池为混凝土落地式安装。
5.管道系统安装就位后，给水管道进行强度和严密性水压试验及水冲洗。
图3-Ⅱ-4-1某工厂办公楼卫生间给水排水施工图(二)
问题：
1.按照图3-Ⅱ-4-1所示内容，分别列式计算卫生间给水(中水)系统中的管道和阀门安装项目分部分项清单工程量；管道工程量计算至支管卫生器具相连的分支三通或末端弯头处止。
2.根据背景资料2、3设定的数据和图3-Ⅱ-4-1中所示要求，按现行国家标准《通用安装工程工程量计算标准》GB/T50856—2024的规定，分别依次编列出卫生间给水镀锌钢管DN32、DN25、铝塑复合管dn40、dn32和铝塑复合管给水系统中所有阀门，以及成套卫生器具(不含污水池)安装项目的分部分项工程量清单，并填入答题卡表3-Ⅱ-4-3中。
3.按照背景资料2、3、4中的相关数据和图3-Ⅱ-4-1所示要求，根据现行国家标准《通用安装工程工程量计算标准》GB/T50856—2024和《建设工程工程量清单计价标准》GB/T50500—2024的规定，列式计算图3-Ⅱ-4-1中室内给水管DN32镀锌钢管安装项目分部分项工程量清单的综合单价。

4.有一150t金属设备框架制作安装工程的发承包施工合同中约定：所用钢材由承包方采购供应，钢材单价变化超过5%时，其超过的部分按实调整。该工程招标时，发包方招标控制价按当地造价管理部门发布的市场基准价(信息指导价)4520元/t编制，承包方中标价为4500元/t。要求：①计算填列表3-Ⅱ-4-4“施工期间钢材价格动态情况”中各施工时段第四、五、六栏的内容；②列出第3时段钢材材料费当期结算值的计算式。
(计算结果保留两位小数)


参考答案暂无
解析:1.(1)DN50镀锌钢管：
平[(1.9+0.55+0.2)+(3.6-1.6+0.25+0.2)+0.2×2]+立[(1.1-0.5)+(0.85+0.5)×2]=2.65+2.45+0.4+0.6+2.7=8.80(m)
(2)DN40镀锌钢管：
立[(7.45-0.85)×2]+平[(0.2+0.25-0.08+1.04)×6]=6.6×2+1.41×6=13.2+8.46=21.66(m)
(3)DN32镀锌钢管：
平(0.9×6)=5.40(m)
(4)DN25镀锌钢管：
大便器给水系统：平(0.9×6)=5.40(m)
小便器给水系统：主管平(1.4-0.2+0.2)+立(1.3+0.5)=1.4+1.8=3.20(m)
小计：5.40+3.20=8.60(m)
(5)DN20镀锌钢管：
支平{[0.2+(0.55-0.15-0.2)+0.62]×3}+立(7.9-1.3)=(0.2+0.2+0.62)×3+6.6-3.06+6.6=9.66(m)
(6)DN15镀锌钢管：
平[(0.7+0.7)×3]=1.4×3=4.20(m)
(7)DN50截止阀J11T-10:1+1+1=3(个)
(8)DN40截止阀J11T-10:3×2=6(个)
(9)DN25截止阀J11T-10:1个
(10)DN20截止阀J11T-10:1×3=3(个)

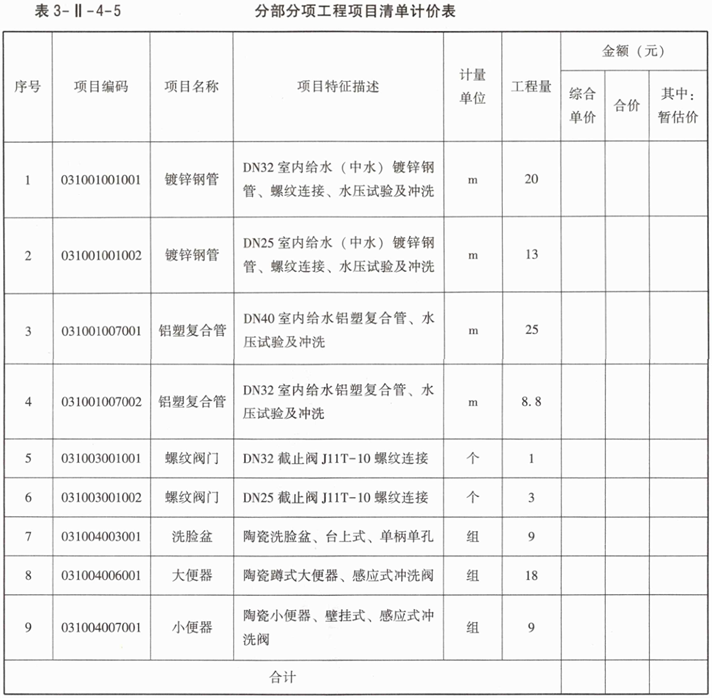

2.参见表3-Ⅱ-4-5。

3.室内给水管DN32镀锌钢管安装综合单价=[200.00+6.00+1.00+200.00×(67%+33%)+9.91×17.80+9.83×5.00]÷10+[280.00+90.00+30.00+280.00×(67%+33%)]÷10=63.26(元/m)

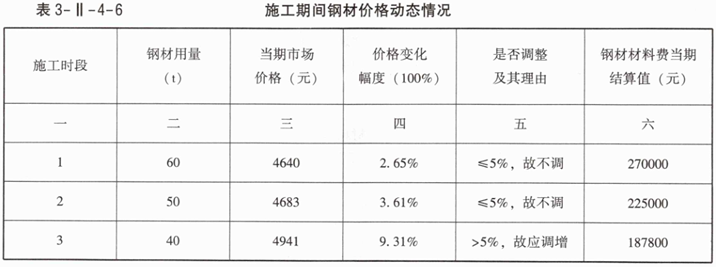

4.(1)填列表中第四、五、六栏内容，见表3-Ⅱ-4-6。

(2)第3时段钢材材料费当期结算值：40×[4500+(4941-4520×1.05)]=187800(元)
点击查看答案进入在线模考
