简答题Ⅲ电气和自动化控制工程
工程背景资料如下：
1.题5-Ⅲ-1图为某配电房电气平面图，题5-Ⅲ-2图为配电箱系统图、设备材料表。该建筑物为单层平屋面砖、混凝土结构，建筑物室内净高为4.00m,雨篷板底距室外地平面3.5m。图中括号内数字表示线路水平长度，配管进入地面或顶板内深度均按0.05m,穿管规格：BV2.5mm²导线穿3～5根，均采用刚性阻燃管PC20,其余按系统图。



2.该工程的相关定额、主材单价及损耗率见题5-Ⅲ-1表。

3.该工程的人工费单价(综合普工、一般技工和高级技工)为100元/工日，管理费和利润分别按人工费的40%和20%计算。
4.相关分部分项工程量清单项目编码及项目名称见题5-Ⅲ-2表。

问题：
1.按照背景资料1~4和题5-Ⅲ-1图及题5-Ⅲ-2图所示内容，根据现行国家标准《建设工程工程量清单计价标准》GB/T50500—2014和《通用安装工程工程量计算标准》GB/T50856—2014的规定，列式计算配管(PC20、PC40)和配线(BV2.5mm²、BV16mm²)的清单工程量；计算各分部分项工程的清单工程量及综合单价与合价，编制完成题5-Ⅲ-3表“分部分项工程项目清单计价表”(答题时不考虑总照明配电箱的进线管道和电缆，不考虑开关盒和灯头盒)。

2.设定该工程“总照明配电箱AL”的清单工程量为1台，其余条件均不变，根据背景资料2中的相关数据，列式计算配电箱的综合单价。
(计算结果保留两位小数)

参考答案暂无

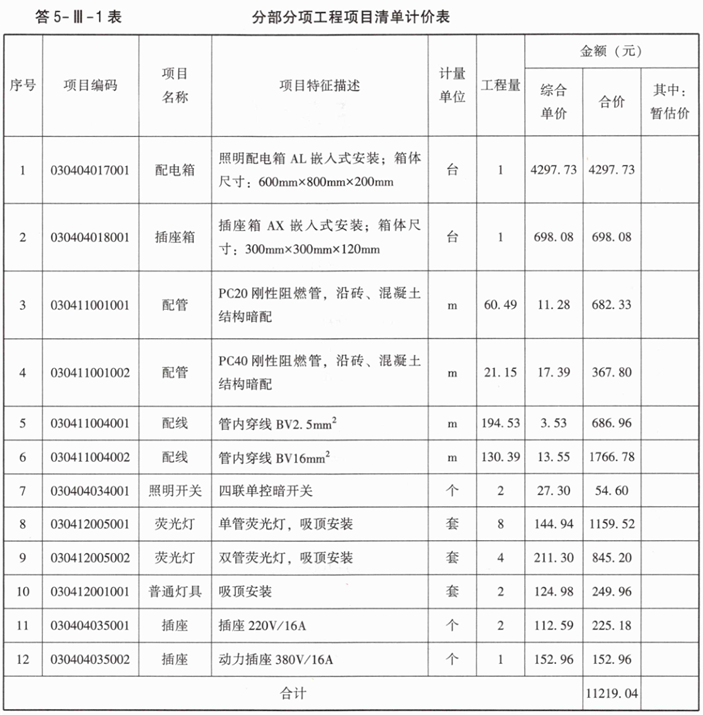

解析:问题1:
1.PC20管：
照明回路WL1:(4+0.05-1.5-0.8)+1.88+0.7+(4+0.05-1.3)+1.43+3.6×4+3.1×7+(2.4+4+0.05+0.3-3.5-0.05)+1.95+(4+0.05-1.3)=52.51(m)
插座回路：[0.5+0.05+2.93+(0.05+0.3)×2+3.45+(0.05+0.3)]=7.98(m)
PC20管小计：52.51+7.98=60.49(m)
2.PC40管：
WP1回路：(1.5+0.05)+12.6+(0.5+0.05)=14.70(m)
插座箱到动力插座：(0.5+0.05+4.45+0.05+1.4)=6.45(m)
PC40管小计：14.70+6.45=21.15(m)
3.管内穿2.5mm²线：
三线：(0.6+0.8)×3+[(4+0.05-1.5-0.8)+1.88+1.43+3.6×2+3.1×4+(2.4+4+0.05+0.3-3.5-0.05)]×3=87.78(m)
四线：(3.6×2+3.1×3)×4=66.00(m)
五线：[0.7+(4+0.05-1.3)+1.95+(4+0.05-1.3)]×5=40.75(m)
管内穿2.5mm²线合计：87.78+66.00+40.75=194.53(m)
4.管内穿16mm²线：
(0.6+0.8)×5+[(1.5+0.05)+12.6+(0.5+0.05)]×5+(0.3+0.3)×5=83.50(m)
(0.3+0.3)×3×2+[0.5+0.05+2.93+(0.05+0.3)×2+3.45+(0.05+0.3)]×3+(0.5+0.05+4.45+0.05+1.4)×3=3.6+7.98×3+6.45×3=46.89(m)
管内穿16mm²线合计：83.50+46.89=130.39(m)

问题2:
配电箱的综合单价=[131.50×(1+40%+20%)+37.90]+4000+[1.20×(1+40%+20%)+1.44]×3+[2.50×(1+40%+20%)+3.87]×5=4297.73(元)
