简答题Ⅲ电气和自动化控制工程
工程背景资料如下：
1.某化工厂合成车间动力安装工程，如题5-Ⅲ-1图所示。


说明：
1.图中尺寸除标高及括号以外，其余均以“mm”计。配管水平长度见图示括号内数字，单位为“m”。
2.AP1定型动力配电箱800mm×1700mm×300mm(宽×高×厚)落地安装，电源由室外电缆引入，基础型钢采用10号槽钢(单位重量为10kg/m)。插座箱300mm×200mm×150mm(宽×高×厚)为成套产品，嵌入式安装，底边距地1.4m。
3.管路为钢管沿地平面暗敷，水平管路均敷设在地平面下0.1m处，其至AP1动力配电箱出口处的管口高出地平面0.15m,设备基础顶标高为+0.300m,埋地管管口高出基础顶面0.2m,导线出管口后的预留长度为1m,并安装1根同口径0.8m长的金属软管。
4.木制配电板350mm×500mm×30mm(宽×高×厚)挂墙明装，下口距地1.5m,板上安装滑触线电源开关1个(铁壳开关HH3-100/3)。木制配电板引至滑触线的管、线与其电源管、线相同，其至滑触线处管口标高为+6.000m,导线出管口后的预留长度为1m。
5.角钢滑触线L50×50×5离地6m,滑触线支架安装高度为+6.000m,采用螺栓固定，两端设置信号灯。滑触线伸出两端支架的长度为1m。
2.该动力配电工程的相关定额、主材单价及损耗率见题5-Ⅲ-1表。

3.该工程人工费单价为100元/工日，管理费和利润分别按人工费的30%和20%计算。
4.相关分部分项工程量清单项目编码及项目名称见题5-Ⅲ-2表。

问题：

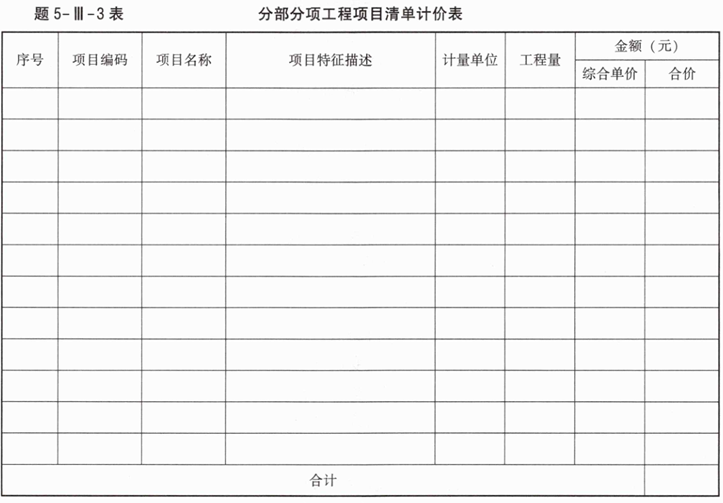

1.按照背景资料1~4和题5-Ⅲ-1图所示内容，根据现行国家标准《建设工程工程量清单计价标准》GB/T50500—2024和《通用安装工程工程量计算标准》GB/T50856—2024的规定，计算各分部分项工程量，并将配管、配线和滑触线的计算式与结果填写在答题卡指定位置；计算各分部分项工程的综合单价与合价，编制完成题5-Ⅲ-3表。
2.根据背景资料1~4中的相关数据和题5-Ⅲ-1图所示内容，列式计算配电箱的综合单价。
(计算结果保留两位小数)

参考答案暂无
解析:问题1:
1.钢管G25工程量计算：
(0.15+0.1+1+0.1+1.4-0.2)+(1.4+0.1+30+0.1+1.4)=1.55+33=35.55(m)
2.钢管G32工程量计算：
(0.15+0.1+7+0.1+1.5)+(6-1.5-0.5)=8.85+4=12.85(m)
3.钢管G50工程量计算：
25+17+(0.15+0.1+0.1+0.3+0.2)×2=42+1.7=43.70(m)
4.导线BV2.5mm²工程量计算：
(1.7+0.8)×5+[(0.15+0.1+1+0.1+1.4-0.2)+(1.4+0.1+30+0.1+1.4)]×5+(0.3+0.2)×3×5=12.5+172.75+7.5=192.75(m)
5.导线BV16mm²工程量计算：
(1.7+0.8)×4+[(0.15+0.1+7+0.1+1.5)+(6-1.5-0.5)]×4+(0.5/2+0.3+0.5/2+0.3+1)×4=12+51.4+8.4=71.80(m)
6.导线BV50mm²工程量计算：
(1.7+0.8)×4×2+[25+17+(0.15+0.1+0.1+0.3+0.2)×2]×4+1×2×4=20+174.8+8=202.80(m)
7.角钢滑触线L50×50×5工程量计算：
(7×3+1+1)×3=69(m)

问题2:
配电箱的综合单价=[233.91×(1+30%+20%)+20.40+87.79]+1600+[24.86×(1+30%+20%)+16.85]×5÷10+[28.25×(1+30%+20%)+122.59]×4÷10+[85.88×(1+30%+
20%)+224.36]×8÷10=2434.66(元)
