参考答案暂无
解析:问题1:

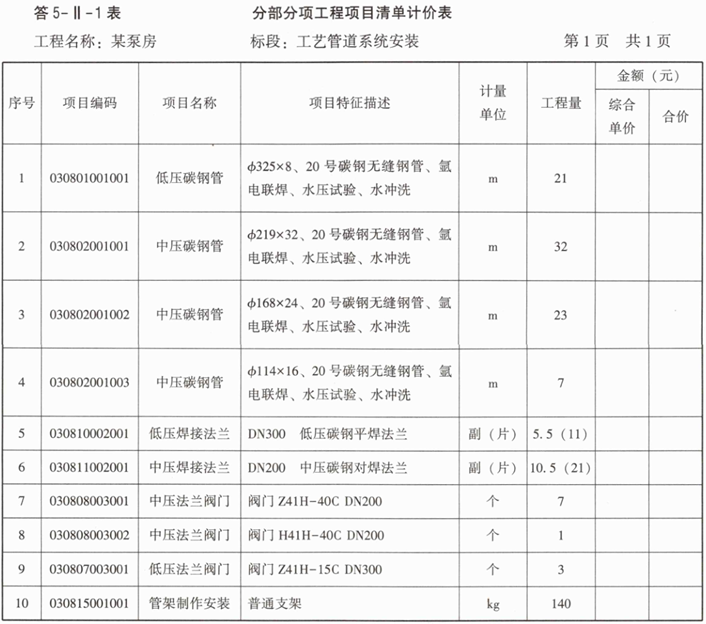

1.φ325×8碳钢管道工程量计算式：
地下：1.8+0.5+3.0+2.0+2.5+2.0=11.80(m)
地上：1.0+2.5+0.75+0.825+0.755+1.0+1.0+0.755+0.825+0.75+0.65=10.81(m)
合计：11.80+10.81=22.61(m)
2.φ219×32碳钢管道工程量计算式：
地下：(1.8+0.5+(3-2)+2.0)]×2+(0.8+0.5+2.5+0.75+2.0)×2+0.8×3+1.8+2.0×5=37.90(m)
地上：(1.0+2.5+0.75+0.825+0.755+1.0)×2+(2.0+0.825+0.755+2.0)×2+1.0+0.755+0.825+0.75+0.65=28.80(m)
合计：37.90+28.80=66.70(m)
3.管件工程量计算式：
DN300:弯头：2+2+2+1=7(个)
DN200:弯头：(2+2)×2+(1+2)×2+1×4+1+2+1=22(个)
三通：1×2+1×3=5(个)
4.超声波探伤工程量计算式：
DN300:低压碳钢平焊法兰11片，超声波探伤11口；
DN200:中压碳钢对焊法兰21片，超声波探伤21口。
5.射线探伤工程量计算式：
φ325×8低压碳钢无缝钢管上焊口总数：(11.8÷10)×7=8.26(个),取整9个焊口。
每个φ325×8管道焊口的胶片数：0.325×3.14÷(0.15-0.025×2)=10.21(张),取11张。
φ325×8管道胶片数小计：11×9=99(张)
φ219×32中压碳钢无缝钢管上焊口总数：(37.9÷10)×7=26.53(个),取整27个焊口。
每个φ219×32管道焊口的胶片数：0.219×3.14÷(0.15-0.025×2)=6.88(张),取7张。
φ219×32管道胶片数小计：7×27=189(张)
X射线探伤工程量合计：99+189=288(张)
6.保温工程量计算式：
管道绝热工程量V=π•(D+1.0338)•1.0338•L=3.14×(0.325+1.033×0.05)×1.033×0.05×22.61+3.14×(0.219+1.033×0.05)×1.033×0.05×66.7=1.38+2.93=4.31(m³)
7.管道保护层工程量：
S=π•(D+2.18+0.0082)•L=3.14×(0.325+2.1×0.05+0.0082)×22.61+3.14×(0.219+2.1×0.05+0.0082)×66.7=31.11+69.58=100.69(m²)
问题2:
问题3:

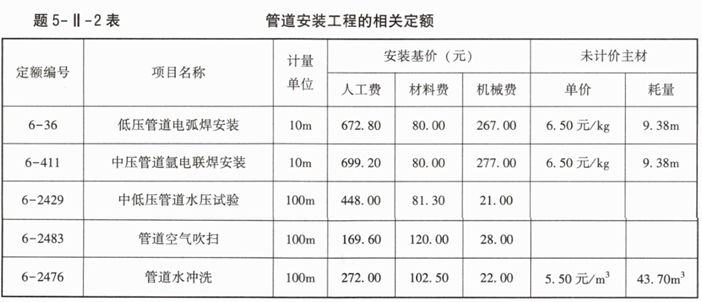

φ219×32管道安装综合单价=[699.20×(1+83%+35%)+80.00+277.00]÷10+138.355×6.50+[448.00×(1+83%+35%)+81.30+21.00]÷100+[272.00×(1+83%+35%)+102.50+22.00]÷100+0.437×5.50=1107.80(元)
1.φ325×8碳钢管道工程量计算式：
地下：1.8+0.5+3.0+2.0+2.5+2.0=11.80(m)
地上：1.0+2.5+0.75+0.825+0.755+1.0+1.0+0.755+0.825+0.75+0.65=10.81(m)
合计：11.80+10.81=22.61(m)
2.φ219×32碳钢管道工程量计算式：
地下：(1.8+0.5+(3-2)+2.0)]×2+(0.8+0.5+2.5+0.75+2.0)×2+0.8×3+1.8+2.0×5=37.90(m)
地上：(1.0+2.5+0.75+0.825+0.755+1.0)×2+(2.0+0.825+0.755+2.0)×2+1.0+0.755+0.825+0.75+0.65=28.80(m)
合计：37.90+28.80=66.70(m)
3.管件工程量计算式：
DN300:弯头：2+2+2+1=7(个)
DN200:弯头：(2+2)×2+(1+2)×2+1×4+1+2+1=22(个)
三通：1×2+1×3=5(个)
4.超声波探伤工程量计算式：
DN300:低压碳钢平焊法兰11片，超声波探伤11口；
DN200:中压碳钢对焊法兰21片，超声波探伤21口。
5.射线探伤工程量计算式：
φ325×8低压碳钢无缝钢管上焊口总数：(11.8÷10)×7=8.26(个),取整9个焊口。
每个φ325×8管道焊口的胶片数：0.325×3.14÷(0.15-0.025×2)=10.21(张),取11张。
φ325×8管道胶片数小计：11×9=99(张)
φ219×32中压碳钢无缝钢管上焊口总数：(37.9÷10)×7=26.53(个),取整27个焊口。
每个φ219×32管道焊口的胶片数：0.219×3.14÷(0.15-0.025×2)=6.88(张),取7张。
φ219×32管道胶片数小计：7×27=189(张)
X射线探伤工程量合计：99+189=288(张)
6.保温工程量计算式：
管道绝热工程量V=π•(D+1.0338)•1.0338•L=3.14×(0.325+1.033×0.05)×1.033×0.05×22.61+3.14×(0.219+1.033×0.05)×1.033×0.05×66.7=1.38+2.93=4.31(m³)
7.管道保护层工程量：
S=π•(D+2.18+0.0082)•L=3.14×(0.325+2.1×0.05+0.0082)×22.61+3.14×(0.219+2.1×0.05+0.0082)×66.7=31.11+69.58=100.69(m²)
问题2:
问题3:
φ219×32管道安装综合单价=[699.20×(1+83%+35%)+80.00+277.00]÷10+138.355×6.50+[448.00×(1+83%+35%)+81.30+21.00]÷100+[272.00×(1+83%+35%)+102.50+22.00]÷100+0.437×5.50=1107.80(元)
