简答题电气和自动化控制工程(2018年)
1.某配电间照明平面图、插座平面图、配电箱系统接线图、防雷接地平面图、防雷平面图分别如图3-Ⅲ-4-1~图3-Ⅲ-4-5所示。设备材料表见表3-Ⅲ-4-1。该建筑物为单层平屋面砖混结构，建筑物室内净高为4.40m。






图中括号内数字表示线路水平长度(单位：m),配管进入地面或顶板内深度均按0.05m;穿管规格：2~3根BV2.5mm²穿SC15,4～6根BV2.5mm²穿SC20,其余按系统接线图。
2.该工程的相关定额、主材单价及损耗率，见表3-Ⅲ-4-2。表内费用均不包含增值税可抵扣进项税额。

3.该工程的人工工日单价(普工、一般技工和高级技工)综合为100元/工日，管理费和利润分别按人工费的45%和15%计算。
4.相关分部分项工程量清单项目编码及项目名称，见表3-Ⅲ-4-3。

问题：
1.根据现行国家标准《通用安装工程工程量计算标准》GB/T50856—2024的规定，计算配管(SC15、SC20)、配线(BV2.5mm²)、避雷网及均压环的工程量，将计算过程填入表3-Ⅲ-4-4“分部分项工程量计算表”中。

2.假定该工程“沿女儿墙敷设的避雷网”清单工程量为80m,其余条件均不变，根据背景资料的相关数据，列式计算“沿女儿墙敷设的避雷网”综合单价。
3.编制该工程的“分部分项工程项目清单计价表”(表3-Ⅲ-4-5)(不考虑配电箱的进线管道和电缆，不考虑开关盒和灯头盒，防雷接地不考虑除避雷网、均压环以外的部分)。


参考答案暂无

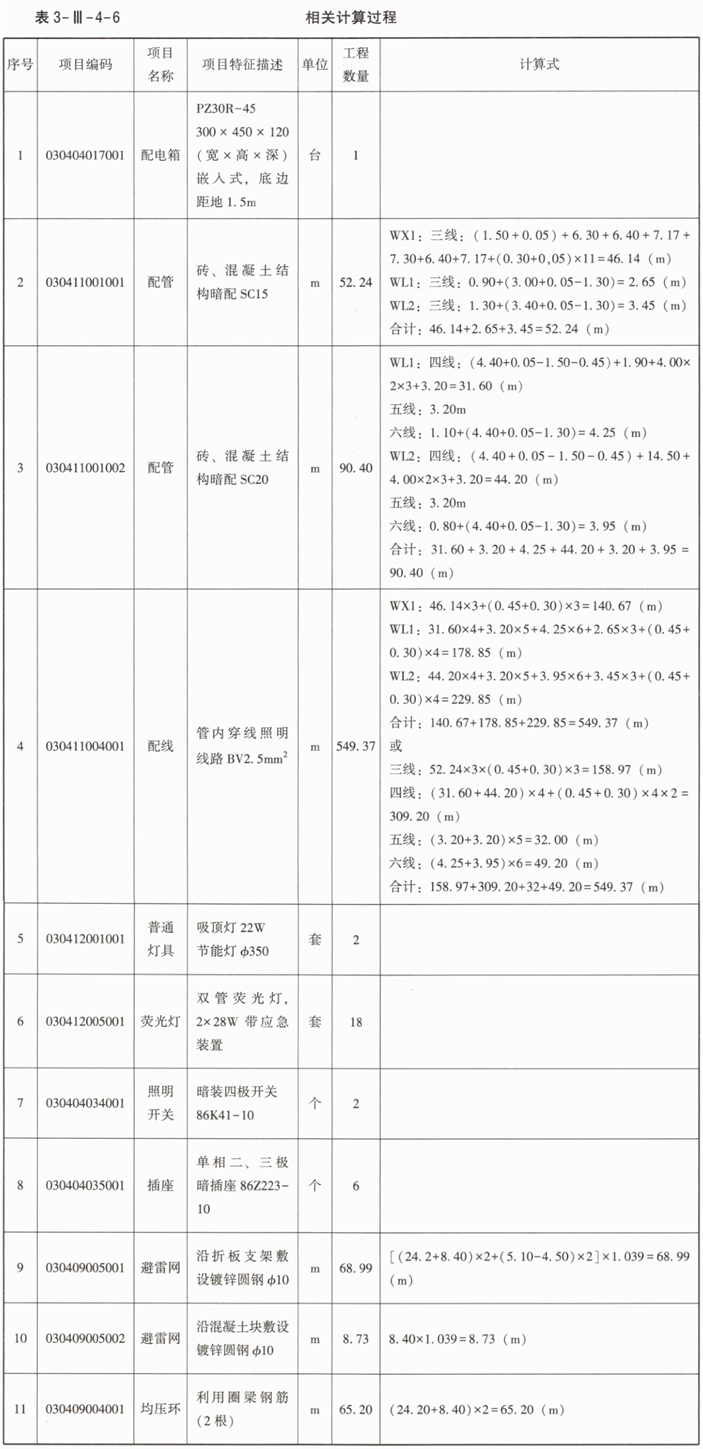

解析:1.根据现行国家标准《通用安装工程工程量计算标准》GB/T50856—2024的规定，列表计算配管(SC15、SC20)、配线(BV2.5mm²)、避雷网及均压环的清单工程量，计算过程见表3-Ⅲ-4-6。

2.“沿女儿墙敷设的避雷网”综合单价=16.20×(1+45%+15%)+3.50+0.48+1.05×3.7=33.79(元)

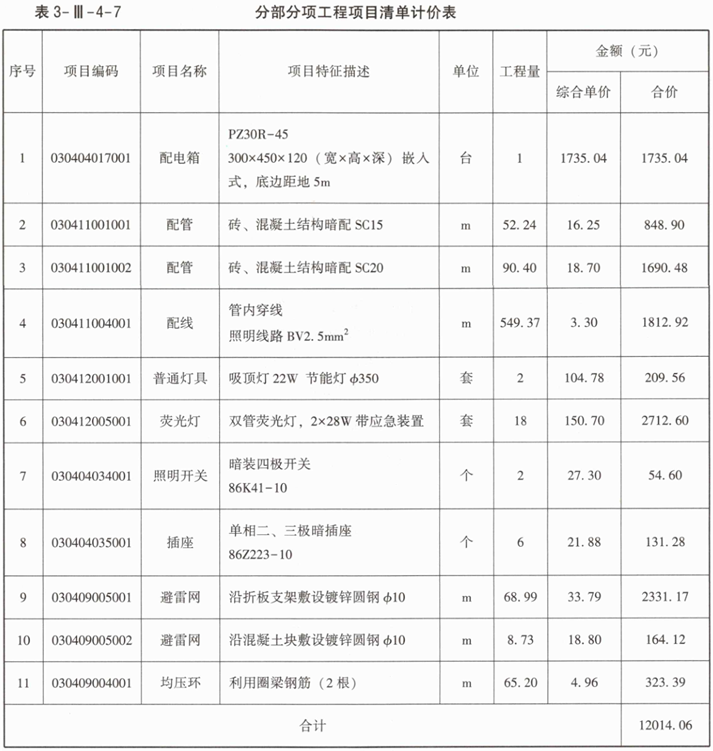

3.编制配电间电气安装工程分部分项工程项目清单计价表，见表3-Ⅲ-4-7。

表3-Ⅲ-4-7中，各分部分项工程综合单价的计算式为：
(1)配电箱：102.30+34.40+1500.00+102.30×(45%+15%)+[1.20+1.44+1.2×(45%+15%)]×11=1735.04(元/台)
(2)SC15配管：4.68+3.30+5.30×1.03+4.68×(45%+15%)=16.25(元/m)
(3)SC20配管：4.68+4.10+6.90×1.03+4.68×(45%+15%)=18.70(元/m)
(4)BV2.5mm²配线：0.81+0.15+1.60×1.16+0.81×(45%+15%)=3.30(元/m)
(5)吸顶灯：13.80+1.90+80×1.01+13.80×(45%+15%)=104.78(元/套)
(6)双管荧光灯：17.50+1.50+120×1.01+17.50×(45%+15%)=150.70(元/套)
(7)四极开关：7.00+0.80+15.00×1.02+7.00×(45%+15%)=27.30(元/个)
(8)插座：6.80+0.80+10.00×1.02+6.80×(45%+15%)=21.88(元/个)
(9)避雷网沿折板支架：16.20+3.50+0.48+3.70×1.05+16.20×(45%+15%)=33.79(元/m)
(10)避雷网沿混凝土块：8.20+1.55+0.24+3.70×1.05+8.20×(45%+15%)=18.80(元/m)
(11)均压环：2.40+0.80+0.32+2.40×(45%+15%)=4.96(元/m)
点击查看答案进入在线模考
