简答题管道和设备工程(2013年)
1.图3-Ⅱ-1-1为某加压泵房工艺管道系统安装平面图。

2.假设管道的清单工程量如下：
φ325×8低压管道21m;φ219×32中压管道32m,φ168×24管道23m,φ114×16管道7m。
3.相关分部分项工程量清单项目编码见表3-Ⅱ-1-1。

4.φ219×32碳钢管道工程的相关定额见表3-Ⅱ-1-2。

该工程的人工单价为80元/工日，企业管理费和利润分别是人工费的83%和35%。
问题：
1.按照图3-Ⅱ-1-1所示内容，列式计算管道、管件安装项目的清单工程量。
2.按照背景资料2、3给出的管道工程量和相关分部分项工程量清单统一编码，及图3-Ⅱ-1-1规定的管道安装技术要求与法兰数量，根据现行国家标准《通用安装工程工程量计算标准》GB/T50856—2024、《建设工程工程量清单计价标准》GB/T50500—2024规定，编制管道、法兰安装项目的分部分项工程量清单，填入答题纸表3-Ⅱ-1-3中。

3.按照背景条件4中的相关定额，根据现行国家标准《通用安装工程工程量计算标准》GB/T50856—2024、《建设工程工程量清单计价标准》GB/T50500—2024规定，列式计算φ219×32中压管道(单重147.5kg/m)安装分部分项工程量清单综合单价。
(数量栏保留三位小数，其余保留两位小数)

参考答案暂无
解析:1.(1)φ325×8碳钢管道工程量计算式：
地下：1.8+0.5+2.0+1.0+2.5+1.0=8.80(m)
地上：1.0+2.5+0.75+0.825+0.755+1.0+1.0+0.75+0.825+0.755+0.65=10.81(m)
合计：8.80+10.81=19.61(m)
(2)φ219×32碳钢管道工程量计算式：
地下：(1.8+0.5+1.0+1.0)×2+(0.8+0.5+2,5+0.75+1.0)×2+0.8×3+1.8+1.0×5=28.90(m)
地上：
(1.0+2.5+0.75+0.825+0.755+1.0)×2+(1.0+0.825+0.755+1.0)×2+1.0+0.825+0.755+0.75+0.65=24.80(m)
合计：28.90+24.80=53.70(m)
(3)管件工程量计算式：
DN300弯头：2+2+2+1=7(个)
DN200弯头：(2+2)×2+(1+2)×2+1×4+1+2+1=22(个)
三通：1×2+1×3=5(个)

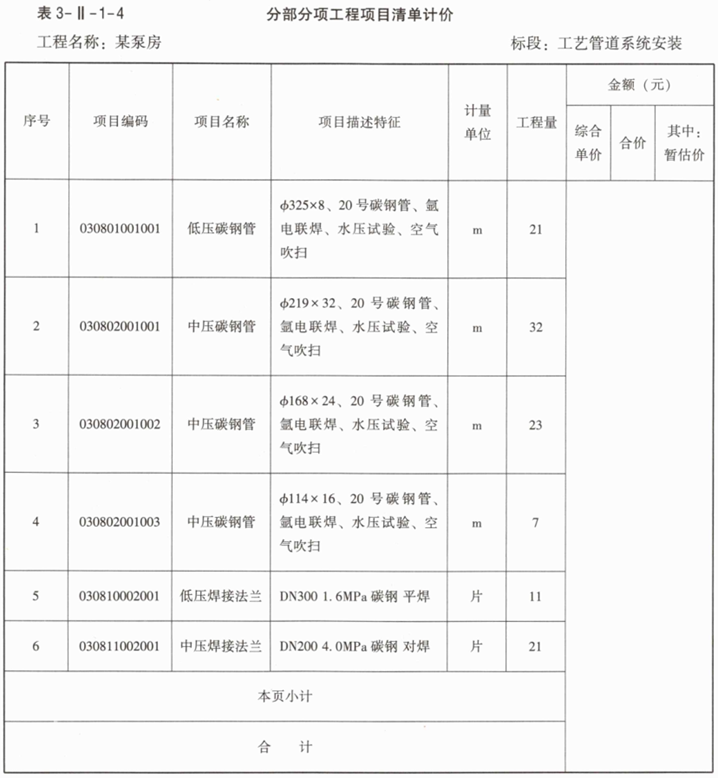

2.参见表3-Ⅱ-1-4。

3.φ219×32管道安装综合单价=[699.20+80.00+277.00+699.20×(83%+35%)+9.38×147.50×6.50]÷10+[448.00+81.30+21.00+448.00×(83%+35%)]÷100+[169.60+
120.00+28.00+169.60×(83%+35%)]÷100=1103.41(元/m)
点击查看答案进入在线模考

你可能喜欢

简答题管道和设备工程(2014年)
工程背景资料如下：
1.图3-Ⅱ-2-1为某泵房工艺及伴热管道系统部分安装图。
2.假设管道安装工程的分部分项清单工程量如下：
φ325×8低压管道7m;φ273.1×7.1中压管道15m;φ108×4.5管道5m,其中低压2m,中压3m;φ89×4.5管道1.5m,φ60×4管道40m,均为中压。
3.相关分部分项工程量清单项目编码见表3-Ⅱ-2-1。

4.φ325×8碳钢管道安装工程定额的相关数据见表3-Ⅱ-2-2。

该管道安装工程的管理费和利润分别按人工费的20%和10%计。
问题：
1.按照图3-Ⅱ-2-1所示内容，列式计算管道、管件安装项目的分部分项清单工程量。
(注：其中伴热管道工程量计算，不考虑跨越三通、阀门处的煨弯增加量。图3-Ⅱ-2-1中所标注伴热管道的标高、平面位置，按与相应油管道的标注等同计算)



说明：1.本图为某泵房工艺及伴热管道系统部分安装图，标高以“m”计，其余尺寸均以“mm”计。
2.管道材质为20号无缝钢管，管件均为成品，法兰为对焊法兰。焊接方式为氩电联焊。
3.管道焊缝进行X光无损检验，水压强度和严密性试验合格后，压缩空气吹扫。
4.伴热管用镀锌钢丝捆绑在油管道外壁上，水平管段捆绑在油管下部两侧。图中标注的伴热管道标高、平面位置为示意，可视为与相应油管道等同。
5.管道就位后，其外壁进行人工除锈，再刷红丹防锈漆两遍。
6.管线采用岩棉保温，保温层厚度有伴热管的为50mm,其他为30mm,玻璃布防潮，0.5mm厚铝皮保护。
7.伴热管和泵后油管道设计压力为2.0MPa,泵前油管道压力为0.4MPa。

2.按照背景资料2、3中给出的管道工程量和相关分部分项工程量清单统一编码，以及图3-Ⅱ-2-1所示的技术要求和阀门数量，根据现行国家标准《通用安装工程工程量计算标准》GB/T50856—2024和《建设工程工程量清单计价标准》GB/T50500—2024规定，编制管道、阀门安装项目的分部分项工程量清单，填入答题纸表3-Ⅱ-2-3中。
3.按照背景资料4中的相关定额，根据现行国家标准《通用安装工程工程量计算标准》GB/T50856—2024和《建设工程工程量清单计价标准》GB/T50500—2024规定，列式计算φ325×8低压管道(单重62.54kg/m)安装分部分项工程量清单综合单价。(计算结果保留两位小数)


点击查看答案进入在线模考
简答题管道和设备工程(2015年)
1.某厂区室外消防给水管网平面图如图3-Ⅱ-3-1所示。


说明：
1.该图所示为某厂区室外消防给水管网平面图。管道系统工作压力为1.0MPa。图中平面尺寸均以相对坐标标注，单位以“m”计；详图中标高以“m”计，其他尺寸以“mm”计。
2.管道采用镀锌无缝钢管，管件采用碳钢成品法兰管件。各建筑物进户管入口处设有阀门的，其阀门距离建筑物外墙皮为2m,入口处没有设阀门的，其三通或弯头距离建筑物外墙皮为4.5m;其规格除注明外均为DN100。

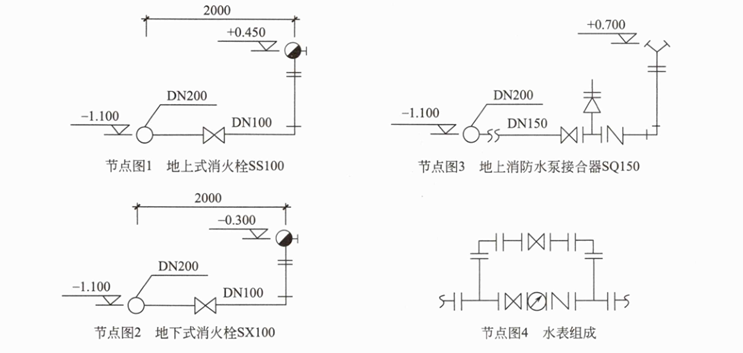

3.闸阀型号为Z41T-16,止回阀型号为H41T-16,安全阀型号为A41H-16;地上式消火栓型号为SS100-1.6,地下式消火栓型号为SX100-1.6,消防水泵接合器型号为SQ150-1.6;水表型号为LXL-1.6。消火栓、消防水泵接合器安装及水表组成敷设连接形式详见节点图1、2、3、4。
4.消防给水管网安装完毕进行水压试验和水冲洗。

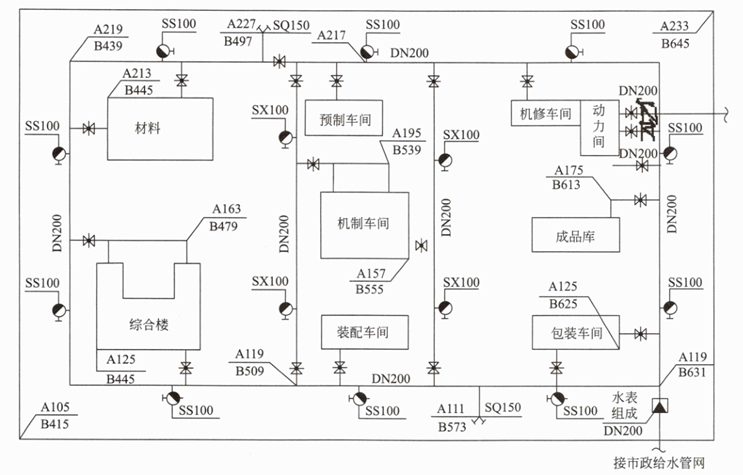

图3-Ⅱ-3-1某厂区室外消防给水管网平面图
2.假设消防管网工程量如下：
管道DN200800m、DN15020m、DN10018m,室外消火栓地上8套、地下5套，消防水泵接合器3套，水表一组，闸阀Z41T-16DN20012个、止回阀H41T-16DN2002个、闸阀Z41T-16DN10025个。

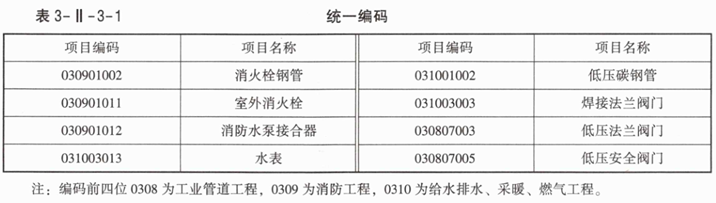

3.消防管道工程相关部分工程量清单项目的统一编码见表3-Ⅱ-3-1。

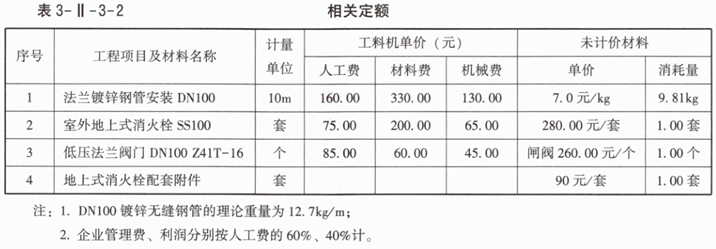

4.消防工程的相关定额见表3-Ⅱ-3-2。

问题：
1.按照图3-Ⅱ-3-1所示内容，在答题卡上列式计算室外管道、阀门、消火栓、消防水泵接合器、水表组成安装项目的分部分项清单工程量。

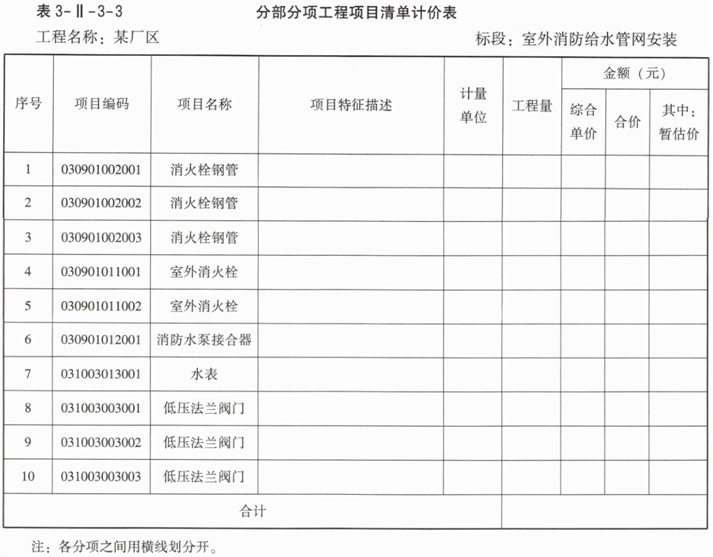

2.根据背景资料2、3,以及图3-Ⅱ-3-1规定的管道安装技术要求，编列出管道、阀门、消火栓、消防水泵接合器、水表组成安装项目的分部分项工程量清单，填入答题卡表3-Ⅱ-3-3中。

3.根据现行国家标准《通用安装工程工程量计算标准》GB/T50856—2024、《建设工程工程量清单计价标准》GB/T50500—2024规定，按照背景资料4中的相关定额数据，列式计算室外地上式消火栓SS100安装项目的综合单价。
4.厂区综合楼消防工程单位工程招标控制价中的分部分项工程费为485000元，中标人投标报价中的分部分项工程费为446200元。在施工过程中，发包人向承包人提出增加安装2台消防水泵的工程变更，消防水泵由发包方采购，施工单位负责安装。合同约定：招标工程量清单中没有适用的类似项目，按照现行国家标准《建设工程工程量清单计价标准》GB/T50500—2024规定和消防工程的报价浮动率确定清单综合单价。经查当地工程造价管理机构发布的消防水泵安装定额价目表为290元，其中人工费120元；消防水泵由发包方采购，消防水泵安装定额未计价主要材料费为420元/台。列式计算消防水泵安装项目的清单综合单价。
(计算结果有小数的保留两位小数)

点击查看答案进入在线模考
简答题管道和设备工程(2016年)
工程有关背景资料如下：
1.某工厂办公楼卫生间给水排水施工图如图3-Ⅱ-4-1所示。
2.假设给水管道的部分清单工程量如下：
铝塑复合管dn4025m,dn328.8m,镀锌钢管DN3220m,DN2513m,其他要求和条件与图3-Ⅱ-4-1所示一致。
3.给水排水工程相关分部分项工程量清单项目的统一编码见表3-Ⅱ-4-1。

4.室内给水镀锌钢管DN32安装定额(TY02—31—2015)的相关数据资料见表3-Ⅱ-4-2。

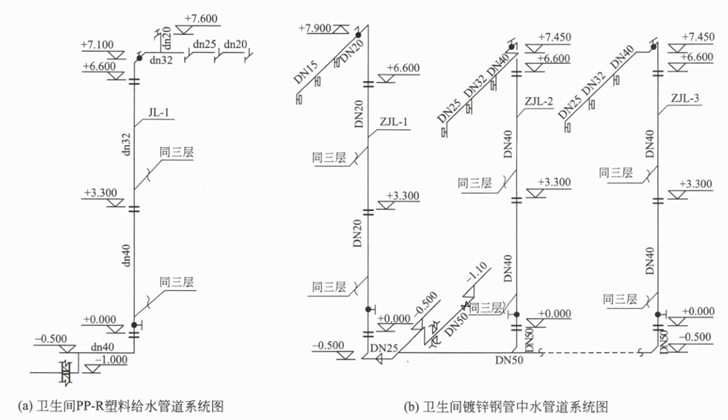

说明：1.办公楼共三层，层高为3.3m,图中尺寸标注标高以“m”计，其他均以“mm”计。
2.卫生间浴洗间给水管道采用铝塑复合管及管件；大小便冲洗给水(中水)管道采用镀锌钢管及管件，螺纹连接。给水干管为埋地，立管为明设，支管为暗设。管道出入户穿外墙处设碳钢刚性防水套管。
3.阀门采用截止阀门J11T-10,各类管道均采用成品管卡固定。
4.成套卫生器具安装按标准图集99S304要求施工，所有附件均随卫生器具配套供应。洗脸盆为单柄单孔台上式安装；大便器为感应式冲洗阀蹲式大便器，小便器为感应式冲洗阀壁挂式安装，污水池为混凝土落地式安装。
5.管道系统安装就位后，给水管道进行强度和严密性水压试验及水冲洗。

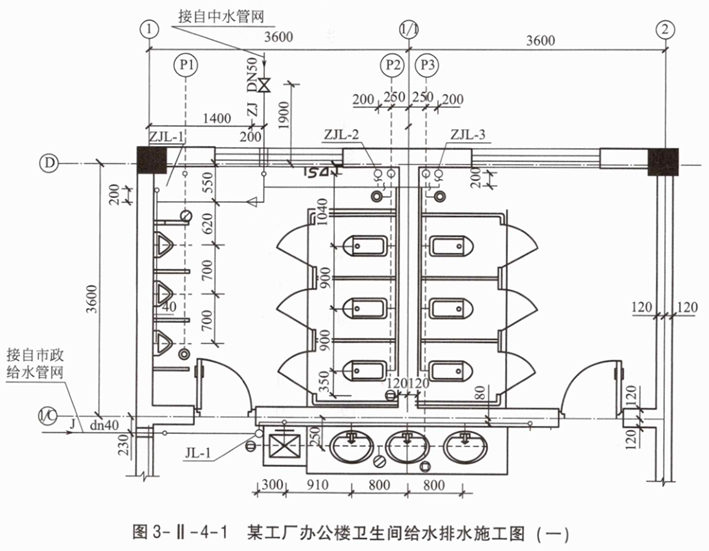

图3-Ⅱ-4-1某工厂办公楼卫生间给水排水施工图(二)
问题：
1.按照图3-Ⅱ-4-1所示内容，分别列式计算卫生间给水(中水)系统中的管道和阀门安装项目分部分项清单工程量；管道工程量计算至支管卫生器具相连的分支三通或末端弯头处止。

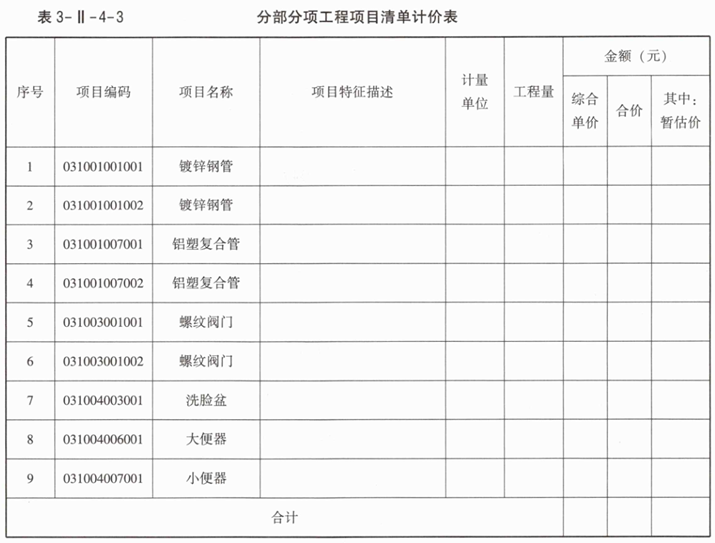

2.根据背景资料2、3设定的数据和图3-Ⅱ-4-1中所示要求，按现行国家标准《通用安装工程工程量计算标准》GB/T50856—2024的规定，分别依次编列出卫生间给水镀锌钢管DN32、DN25、铝塑复合管dn40、dn32和铝塑复合管给水系统中所有阀门，以及成套卫生器具(不含污水池)安装项目的分部分项工程量清单，并填入答题卡表3-Ⅱ-4-3中。
