简答题【案例五 】管道和设备工程
工程背景资料如下：

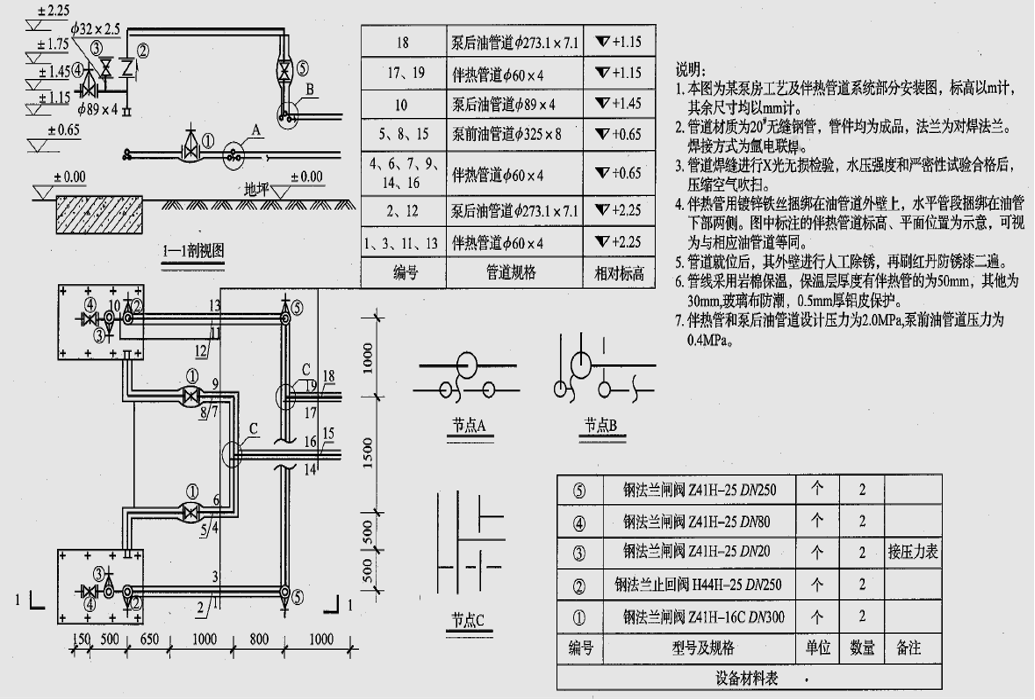

1.图6.Ⅱ为某泵房工艺及伴热管道系统部分安装图。
2.假设管道安装工程的分部分项清单工程量如下：
Φ325×8低压管道7m；Φ273.1×7.1中压管道15m；Φ108×4.5管道5m，其中低压2m中压3m；Φ89×4.5管道1.5m，Φ60×4管道40m，均为中压。

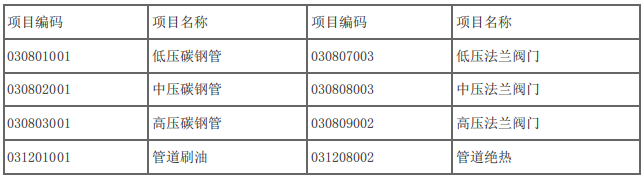

3.相关分部分项工程量清单统一项目编码见下表：

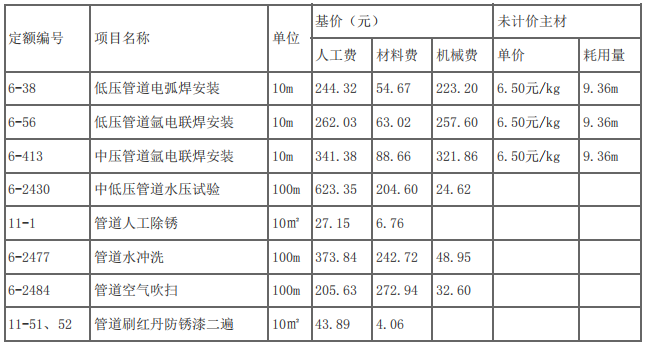

4. Φ325×8碳钢管道安装工程定额的相关数据见下表：

该管道安装工程的管理费和利润分别按人工费的20%和10%计。

【问题】
1.按照图6.Ⅱ所示内容，列式计算管道、管件安装项目的分部分项清单工程量。(注：其中伴热管道工程量计算，不考虑跨越三通、阀门处的煨弯增加量。图6.Ⅱ中所标注伴热管道的标高、平面位置，按与相应油管道的标注等同计算)

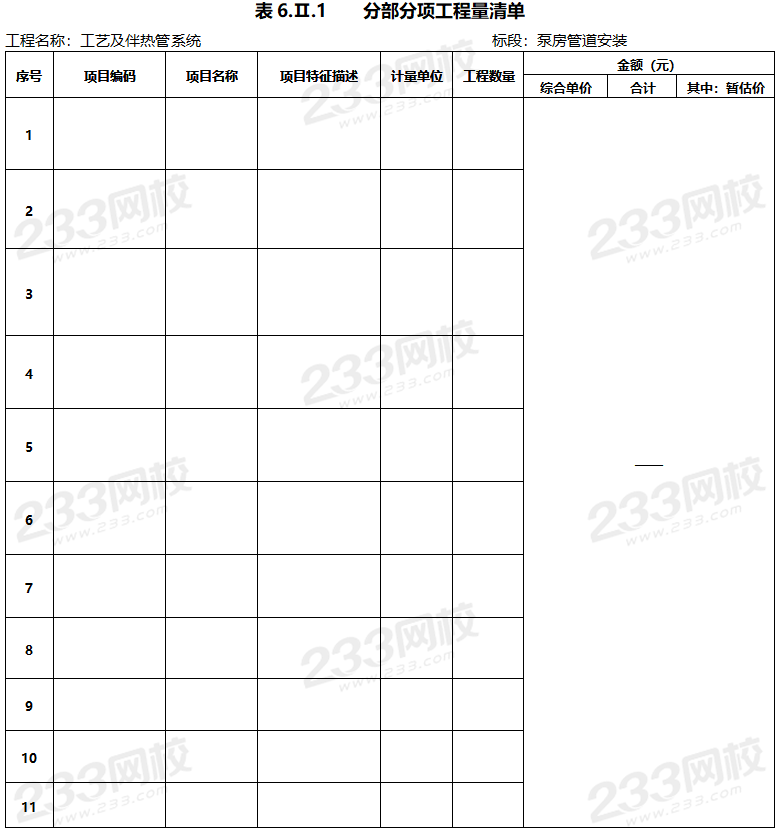

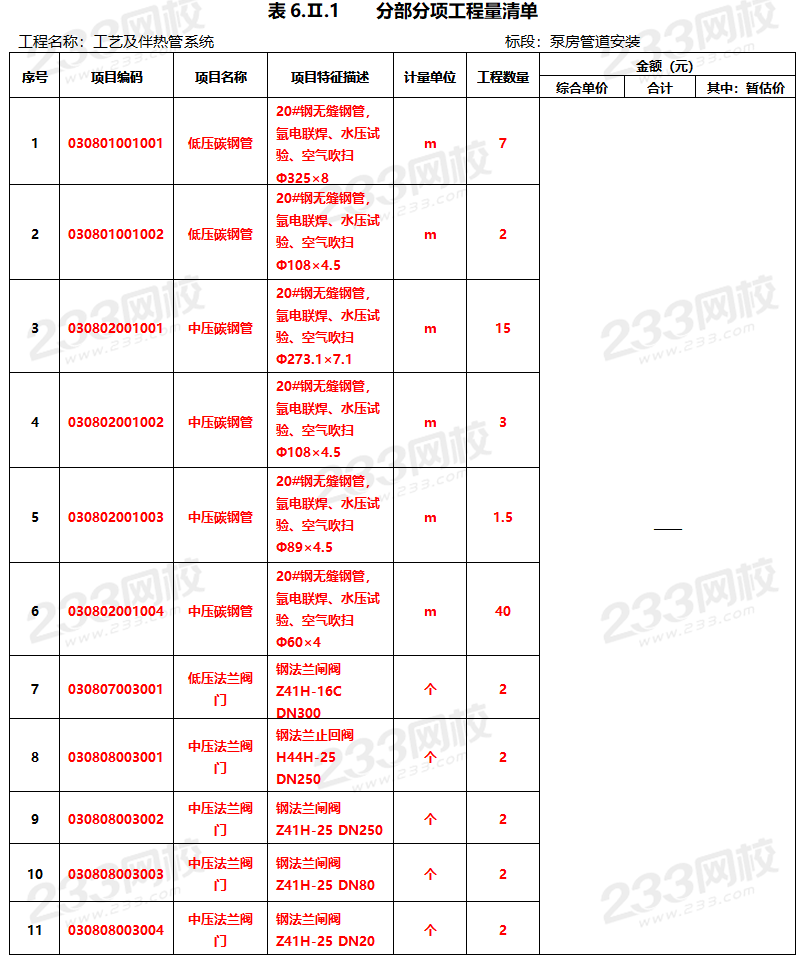

2.按照背景资料2、3中给出的管道工程量和相关分部分项工程量清单统一编码，以及图6.Ⅱ的技术要求和所示阀门数量，根据《通用安装工程工程量计算规范》GB 50856-2013和《建设工程工程量清单计价规范》GB 50500-2013规定，编制管道、阀门安装项目的分部分项工程量清单，填入答题纸表6.Ⅱ.1中。

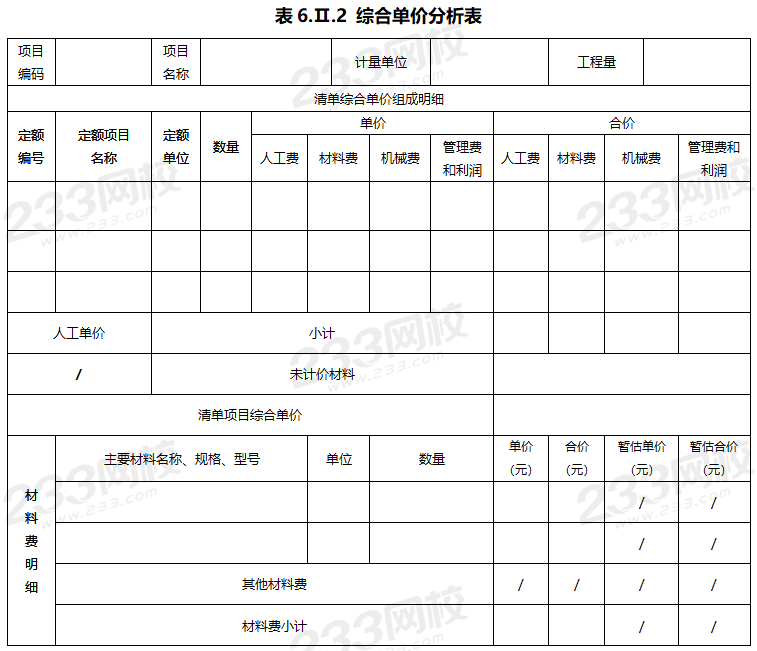

3.按照背景资料4中的相关定额，根据《通用安装工程工程量计算规范》GB 50856-2013和《建设工程工程量清单计价规范》GB 50500-2013规定，编制Φ325×8低压管道 (单重62.54kg/m)安装分部分项工程量清单“综合单价分析表”，填入答题纸表6.Ⅱ.2中。

(计算结果保留两位小数)

参考答案暂无
解析:问题1：
管道部分工程量计算如下：
（1）Φ325×8低压管道：1+0.8+1.5+（1+0.65+0.5）×2=7.6m
（2）Φ273.1×7.1中压管道：
1+1+1.5+0.5+0.5+[(2.25-1.15)+(0.8+1+0.65)+(2.25-1.15)] ×2=13.8m
（3）Φ89×4.5中压管道：（0.15+0.5）×2=1.3m
（4）Φ60×4中压管道：
泵后油管伴热管：
{1+1+1.5+0.5+0.5+[(0.8+1+0.65)+(2.25-1.15)] ×2}×2=11.6×2=23.2m
泵前油管伴热管：
[1+0.8+1.5+（1+0.65+0.5）×2] ×2=7.6×2=15.2
小计：23.2+15.2=38.4m
（5）Φ32×2.5中压管道：（1.75-1.45）×2=0.6m
管件部分工程量计算如下：
（1）DN300低压：弯头4个，三通1个
（2）DN250中压：弯头6个，三通2个
（3）DN80中压：三通2个
（4）DN50中压：弯头：（2×6）+（2×2+2×4）=24个，三通：（1+1）×2=4个

问题2：


问题3：
点击查看答案进入在线模考

你可能喜欢

简答题【案例六】
某工程背景资料如下：

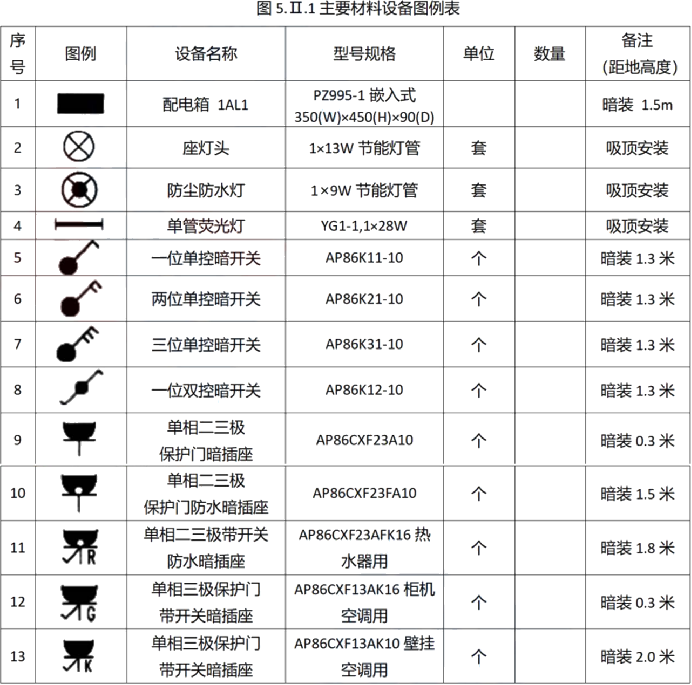

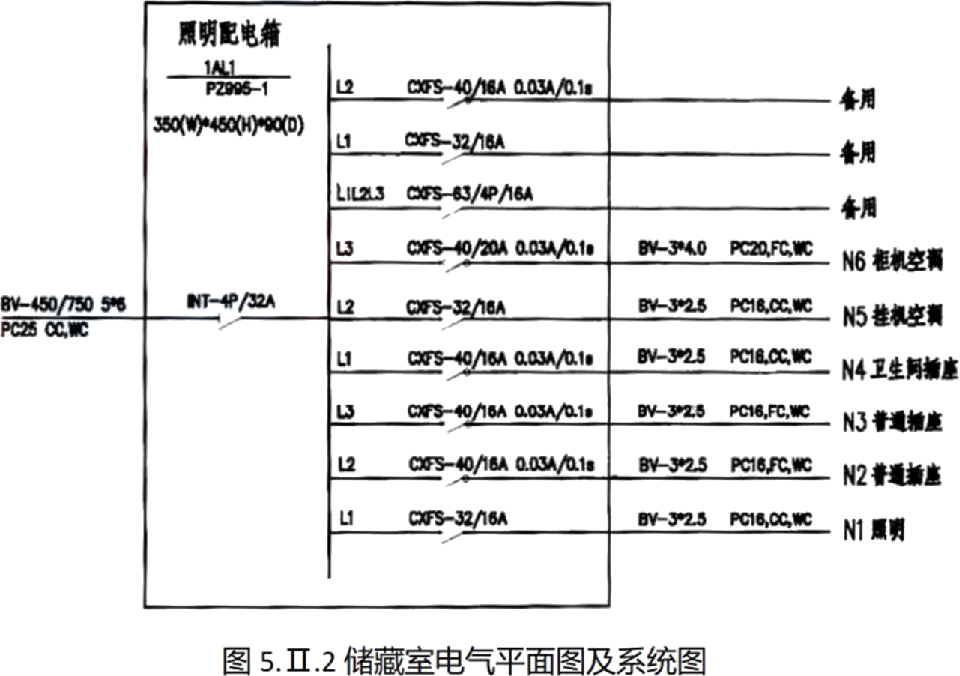

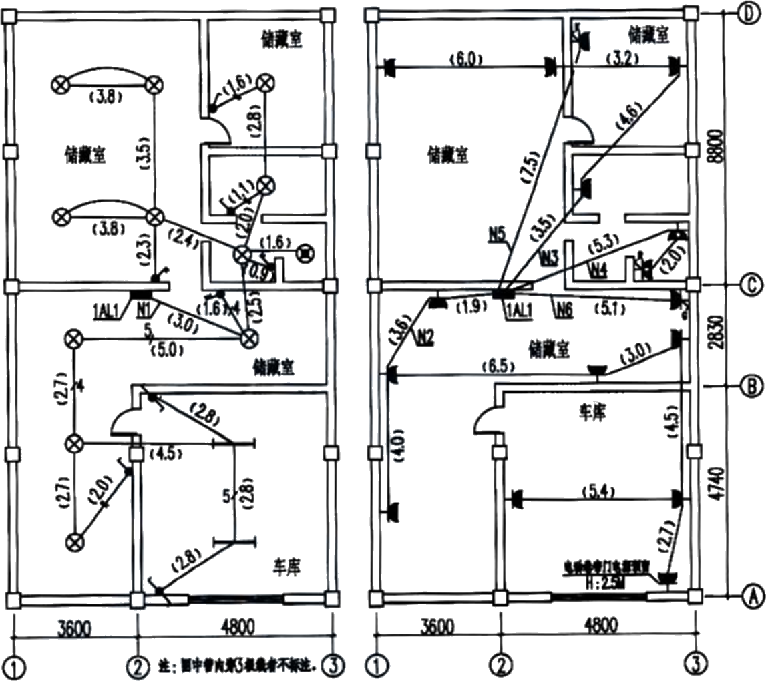

1.本项目为综合楼局部储藏室工程，室内净高3.0m。图5.Ⅱ.1为主要材料设备图例表，图5.Ⅱ.2为储藏室电气平面图及系统图。图中括号内的数字表示线路水平长度，配管嵌入地面或顶板内深度均按0.1m计算。配管配线规格为：BV2.5，2~3根穿刚性阻燃管PC16、4-5根穿刚性阻燃管PC20；BV4.3根穿刚性阻燃管PC20，其余按系统图。
2.工程的相关定额、主材单价及损耗率见表5.Ⅱ.1。

3.该工程的管理费和利润分别按人工费的40%和20%计算。

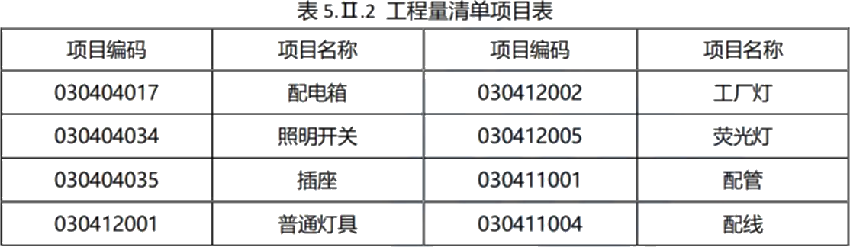

4.相关分部分项工程工程量清单项目编码及项目名称见表5.Ⅱ.2。

5.答题时不考虑配电箱的进线和配管，不考虑开关盒、灯头盒和接线盒。
【问题】
1.按照背景资料1~5和图5.Ⅱ.1及图5. Ⅱ.2所示，根据《建设工程工程量清单计价规范》(GB 50500-2013)和《通用安装工程工程量计算规范》(GB 50856-2013)的规定，计算N1~N6回路配管、配线的工程量，计算式与结果填写在答题卡上指定位置。

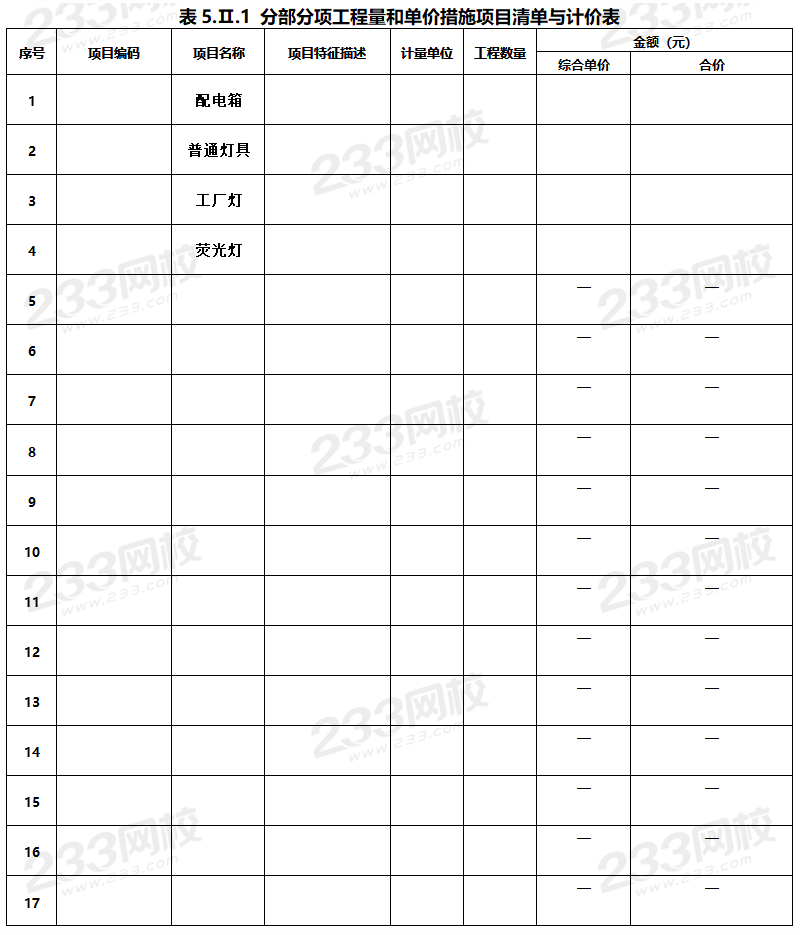

2.假定PC16清单工程量为150.00m，PC20清单工程量为20.00m，BV2.5清单工程量为460.00m，BV4清单工程重为25.00m，其他工程量根据给定图纸计算。编制分部分项工程量清单，计算配电箱、各类灯具清单的综合单价与合价，完成答题卡表5.Ⅱ.1“分部分项工程和单价措施项目清单与计价表”。
