参考答案暂无
解析:(1)【解题思路】
ER图的设计原则：在设计ER图时，首先应根据需求分析，确认实体、属性和联系这3种ER图的基本要素。在ER图中，分别用矩形框表示实体，椭圆表示属性，菱形框表示联系。
①实体：把客观存在并且可以相互区别的事物称为实体。实体可以是实际事物，也可以是抽象事物，如机场、航班、飞机、飞行员等。
②属性：描述实体的特性称为属性，如航班的航班编号、起飞时间、飞行时间等。能唯一标识实体的属性作为主属性，在ER图中用下划线标识。
③联系：联系是实体问有意义的相互作用，即实体间存在的关联。一般用动词作为联系的名字，如起降、驾驶、飞行等，能表示实体之间的关系。
本题中每个航班有唯一的起飞机场和降落机场，每个机场有多个航班起降，所以机场实体和航班实体之间是一对多的联系；每架飞机可飞行多个航班，一个航班可以由多架飞机执行飞行任务，所以航班实体和飞机实体之间是多对多联系；每位飞行员只驾驶一架飞机，每架飞机可以由多位飞行员来驾驶，所以飞机实体和飞行员实体之间是一对多联系。

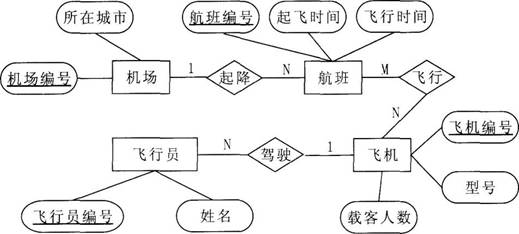

【参考答案】
(2)【解题思路】
在将ER图向关系模式转换时规则如下：
①1：1(一对一)联系。
方法一：联系转换为独立的关系模式；模式的属性由联系本身的属性及两个实体的码构成；关系模式的码由两个实体中的任意一个码构成。
方法二：联系与一端的实体的关系模式合并，将另一实体的码和联系的属性加人到实体的关系模式内，码不变。
②1：m(一对多)联系。
方法一：联系转换为独立的关系模式；模式的属性由联系本身的属性及两个实体的码构成；模式的码由m端实体的主码组成。
方法二：与m端的实体的关系模式合并，即将一端关系的码和联系的属性加入到m端的实体的关系模式内，码不变。
③m：n(多对多)联系。
只有一个方法：联系转换成独立的关系模式，模式的属性由联系本身的属性及两个实体的码构成，关系模式的码由两端实体的主码组合而成。
关系模式满足3NF，则必须满足关系模式中每一个非主属性既不部分依赖于码也不传递依赖于码。简而言之，第三范式就是消除主属性对码的部分和传递函数依赖。
【参考答案】
由于题目要求满足3NF范式，ER图向关系模式转换采用方法一，转换后的关系模式名称采用实体名或联系名。本题中有两个一对多、一个多对多联系。对于每一个一对多联系，都与多端的实体的关系模式合并，即将一端关系的码和联系的属性加入到多端的实体的关系模式内，码不变。对于多对多联系来说，只能单独转换成一个新的关系模式，转换后的关系模式的属性由联系本身的属性及两个实体的主码构成，转换后的关系模式的主码由两端实体的主码组合而成。
转换后的关系模式：
机场(机场编号，所在城市)。其中，机场编号是主码；
航班(航班编号，起飞时间，飞行时间，起飞机场编号，降落机场编号)。
其中，航班编号是主码，起飞机场编号、降落机场编号是外码；
飞机(飞机编号，型号，载客人数)。其中，飞机编号是主码；
飞行(飞机编号，航班编号)。其中，飞机编号、航班编号共同作为主码，飞机编号、航班编号同样也是外码；
飞行员(飞行员编号，姓名，飞机编号)。其中，飞行员编号是主码，飞机编号是外码。
ER图的设计原则：在设计ER图时，首先应根据需求分析，确认实体、属性和联系这3种ER图的基本要素。在ER图中，分别用矩形框表示实体，椭圆表示属性，菱形框表示联系。
①实体：把客观存在并且可以相互区别的事物称为实体。实体可以是实际事物，也可以是抽象事物，如机场、航班、飞机、飞行员等。
②属性：描述实体的特性称为属性，如航班的航班编号、起飞时间、飞行时间等。能唯一标识实体的属性作为主属性，在ER图中用下划线标识。
③联系：联系是实体问有意义的相互作用，即实体间存在的关联。一般用动词作为联系的名字，如起降、驾驶、飞行等，能表示实体之间的关系。
本题中每个航班有唯一的起飞机场和降落机场，每个机场有多个航班起降，所以机场实体和航班实体之间是一对多的联系；每架飞机可飞行多个航班，一个航班可以由多架飞机执行飞行任务，所以航班实体和飞机实体之间是多对多联系；每位飞行员只驾驶一架飞机，每架飞机可以由多位飞行员来驾驶，所以飞机实体和飞行员实体之间是一对多联系。
【参考答案】
(2)【解题思路】
在将ER图向关系模式转换时规则如下：
①1：1(一对一)联系。
方法一：联系转换为独立的关系模式；模式的属性由联系本身的属性及两个实体的码构成；关系模式的码由两个实体中的任意一个码构成。
方法二：联系与一端的实体的关系模式合并，将另一实体的码和联系的属性加人到实体的关系模式内，码不变。
②1：m(一对多)联系。
方法一：联系转换为独立的关系模式；模式的属性由联系本身的属性及两个实体的码构成；模式的码由m端实体的主码组成。
方法二：与m端的实体的关系模式合并，即将一端关系的码和联系的属性加入到m端的实体的关系模式内，码不变。
③m：n(多对多)联系。
只有一个方法：联系转换成独立的关系模式，模式的属性由联系本身的属性及两个实体的码构成，关系模式的码由两端实体的主码组合而成。
关系模式满足3NF，则必须满足关系模式中每一个非主属性既不部分依赖于码也不传递依赖于码。简而言之，第三范式就是消除主属性对码的部分和传递函数依赖。
【参考答案】
由于题目要求满足3NF范式，ER图向关系模式转换采用方法一，转换后的关系模式名称采用实体名或联系名。本题中有两个一对多、一个多对多联系。对于每一个一对多联系，都与多端的实体的关系模式合并，即将一端关系的码和联系的属性加入到多端的实体的关系模式内，码不变。对于多对多联系来说，只能单独转换成一个新的关系模式，转换后的关系模式的属性由联系本身的属性及两个实体的主码构成，转换后的关系模式的主码由两端实体的主码组合而成。
转换后的关系模式：
机场(机场编号，所在城市)。其中，机场编号是主码；
航班(航班编号，起飞时间，飞行时间，起飞机场编号，降落机场编号)。
其中，航班编号是主码，起飞机场编号、降落机场编号是外码；
飞机(飞机编号，型号，载客人数)。其中，飞机编号是主码；
飞行(飞机编号，航班编号)。其中，飞机编号、航班编号共同作为主码，飞机编号、航班编号同样也是外码；
飞行员(飞行员编号，姓名，飞机编号)。其中，飞行员编号是主码，飞机编号是外码。
