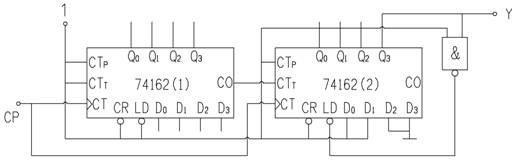

单选题同步十进制加法器74162构成的电路如图所示，74162的功能表如表所示，该电路可完成下列哪种功能？（　　）2009-38
QQ图片20160625110316



工作状态

0

×

×

×

清零

1

0

×

×

预置数

×

1

1

0

×

保持

×

1

1

×

0

保持

1

1

1

1

计数

A．40分频
B．60分频
C．80分频
D．100分频

参考答案B
解析:解题过程：根据上表可知，74LS162十进制同步计数器（同步清零）。
从上图可得：第一片74LS162（1）为十进制计数器，其进位输出C输出高电平1时，对进行清零，所以74LS162（1）计数有0000～1001共10个状态，为十进制计数器。
当时，第二片74LS162（2）对进行置数时置入0011，所以74LS162（2）计数有0011～1000共6个状态，为六进制计数器。
两级串联构成6×10＝60进制计数器，因此进位输出Y的频率为CP频率的。实现了60分频的功能。
点击查看答案进入在线模考

你可能喜欢

单选题与逐次渐进ADC比较，双积分ADC的特点为（　　）。2005-24.

A．转换速度快，抗干扰能力强
B．转换速度慢，抗干扰能力强
C．转换速度快，抗干扰能力差
D．转换速度慢，抗干扰能力差

点击查看答案进入在线模考
单选题一片12位ADC的最小分辨电压为，采用四舍五入的量化方法，若输入电压为4.387V，则输出数字量为：（　　）。2008-35

A．E47H
B．E48H
C．E49H
D．E50H

点击查看答案进入在线模考

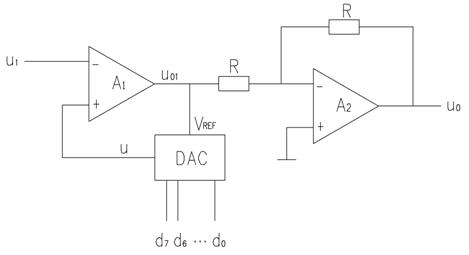

单选题如图所示电路是用D/A转换器和运算放大器组成的可变增益放大器，DAC的输出电压，它的电压放大倍数可由输入数字量来设定。当取和时，分别为：（　　）。2011-36
