电路如图所示，输出波形正确的是（　　）。 -考呗网题库移动版

单选题电路如图所示，输出波形正确的是（　　）。

A．图(a)
B．图(b)
C．图(c)
D．图(d)

参考答案B

解析:解题过程：电位器的滑动端在中间位置，因此电容C充电回路和放电回路的电阻值相等，产生的矩形波的占空比为50%，即为方波。

单选题在图示矩形波发生电路中，运算放大器的电源为+15V（单电源供电），其最大输出电压，最小的输出电压，其他特性都是理想的，那么，电容电压的变化范围为（　　）V。2012-31

A．1～5
B．0～6
C．3～12
D．0～12

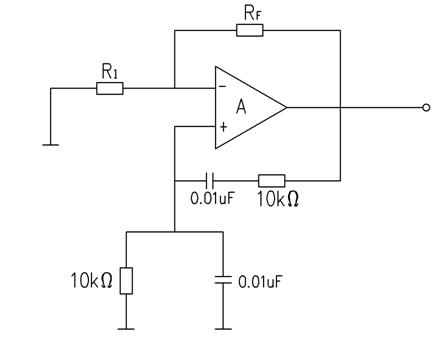

单选题电路如图所示，设运放是理想器件，电阻,为了使该电路能产生正弦波，则要求为：

A．（可调）
B．（可调）
C．（可调）
D．（可调）
5-2

单选题文氏桥振荡电路的固有频率为（　　）。2006-20

A．
B．
C．
D．
