　　由于排烟系统的目的是防止人员受到火灾烟气的影响，因此排烟系统设计应使烟层维持在距离地面一定的高度以上，这个高度又称为临界烟层高度。临界烟层的计算见公式3-45-1。

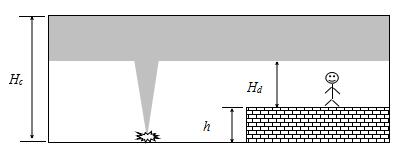

　　其中，Hd烟层距离疏散地面的临界高度; Hc为空间顶棚距离火源位置的高度;h为疏散地面高于火源位置的高度;三者的空间关系见图3-45-3。

图3-45-3 烟气层、清晰高度示意图

　　火灾中烟气运动的一般现象是：燃烧产生热烟气，这些热烟气上升并在火焰上方形成烟羽流。烟羽流在上升的过程中不断卷吸空气，因此随着高度的增加烟羽流水平断面的直径和质量流量逐渐增加。这些热烟气在屋顶形成一个热烟层，并随着烟气的聚集，烟层高度逐渐下降。另外，对于空间形状复杂或情况特殊的排烟设计需要进行烟气运动的数值模拟分析(诸如FDS软件)分析。

　　(三)性能化设计评估对室内步行街排烟的要求

　　步行街顶棚如设置自然排烟设施，自然排烟口的有效面积不应小于其地面面积的20%;如采用机械排烟，应当经过数值模拟验证。

　　(四)性能化设计评估对用于防火分隔的下沉式广场的要求

　　1.不同防火分区通向下沉式广场等室外开敞空间的安全出口，其最近边缘之间的水平距离不应小于13m。室外开敞空间除用于人员疏散外不得用于其他商业或可能导致火灾蔓延的用途，其中用于疏散的净面积不应小于169㎡;

　　2.下沉式广场等室外开敞空间内应设置不少于1部直通地面的疏散楼梯。当连接下沉广场的防火分区需利用下沉广场进行疏散时，疏散楼梯的总净宽度不应小于任一防火分区通向室外开敞空间的设计疏散总净宽度;

　　3.确需设置防风雨蓬时，防风雨蓬不应完全封闭，四周开口部位应均匀布置，开口的面积不应小于室外开敞空间地面面积的25%，开口高度不应小于1m;开口设置百叶时，百叶的有效排烟面积可按百叶通风口面积的60%计算。

　　四、注意事项

　　(一)快速通道区域

　　为了提高通道使用的便利性，局部设置一些简易商业设施，单个店铺的面积不超过80 ㎡。商业设施的设置增加了通道区域的火灾危险性，因此虽然不划分防火分区，但是为了减少通道区内的火灾荷载，限制店铺的面积，如将店铺面积控制在整个通道面积的6%以内。另外，还应按照规范要求设计防排烟系统，自动探测报警及喷淋灭火等消防设施。 (责任编辑：admin)
